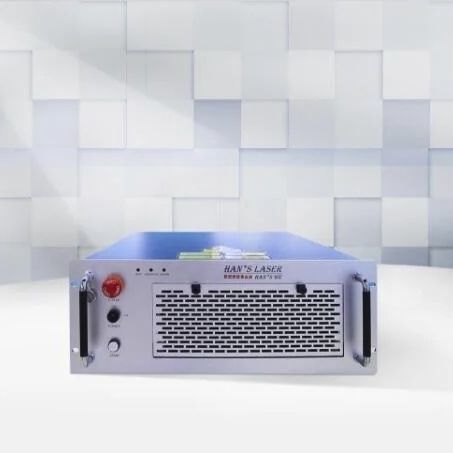

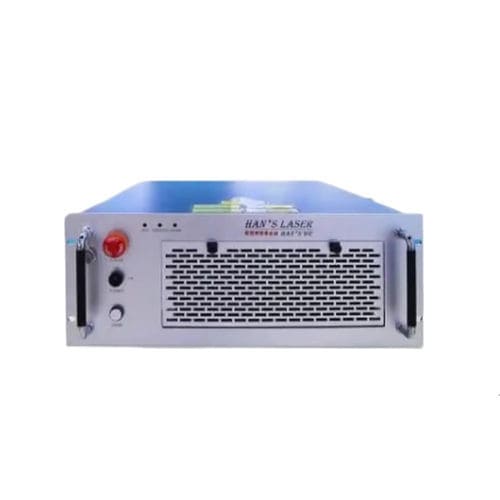

Faserlaser-Schweißmaschine FP150

StumpfImpulsPunkt

Zusammenfassung

• Faserlaserschweißgerät der FP-Serie, ausgelegt für schnelles Schweißen dünner Materialien und Mikroteile bei minimaler Verformung.
• Halbleiter-gekoppelter Faserlaser im naheinfraroten Bereich mit hoher Strahlqualität und hoher elektro-optischer Effizienz.

Hauptmerkmale

• Hoher Seitenverhältnis-Schweißbereich bei schmaler Wärmeeinflusszone und geringer Verformung.
• Glatte, saubere Schweißflächen mit geringem oder keinem Nachbearbeitungsaufwand.
• Hohe Schweißfestigkeit ohne Porosität; kann Mikrostruktur verfeinern, um die Festigkeit des Grundmaterials zu erreichen oder zu übertreffen.
• Kleiner Laserpunkt für präzise Positionierung und einfache Automatisierungsintegration.
• Geeignet für das Schweißen ungleicher Metalle; wirksam bei Punktschweißen, Stumpf- und Überlappungsdichtschweißungen.

Anwendungen

• Batterieschweißen, Rohrschweißen, Dünnblechschweißen.
• Elektronische Komponenten, Messtechnik, medizinische Geräte, kleine Metallteile.

Materialien

• Edelstahl, Kohlenstoffstahl
• Aluminium, Gold, Silber
• Werkzeugstähle, Nickellegierungen, Messing, Kupfer, Titan

Kurzbeschreibung
Die FP-Serie ist ein halbleiter-gepumpter Faserlaser im nahen Infrarot, optimiert für das schnelle Schweißen dünner Materialien. Er kombiniert hohe Strahlqualität, flexible Faserübertragung und wählbare Betriebsarten (kontinuierlich/pulsierend, QCW) für Mikro-Schweißanwendungen und automatisierte Produktionslinien.

Technische Daten
Lasermodell: FP150 | FP300 | SFP150 | SFP300
Laserwellenlänge: 1070nm | 1070nm | 1070nm | 1070nm
Arbeitsmodus: Kontinuierlich / Puls | Kontinuierlich / Puls | Kontinuierlich / Puls | Kontinuierlich / Puls
Max. durchschnittliche Laserleistung: Puls 150W / Dauer 250W | Puls 300W / Dauer 300W | Puls 150W / Dauer 250W | Puls 300W / Dauer 300W
Max. Laser-Spitzenleistung: 1500W | 3000W | 1500W | 3000W
Max. Laserpulsenergie: 15J | 30J | 15J | 30J
Impulsbreite: Puls 0,2-50ms | Puls 0,2-50ms | Puls 0,2-50ms | Puls 0,2-50ms
Pulsfrequenz: ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Wellenformnummer: ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente
Faserausgangsnummer: 2 Wege Standard, maximal 4 Wege | 2 Wege Standard, maximal 4 Wege | Einzelner Pfad | Einzelner Pfad
Max. Strahlteilungsfrequenz: 80Hz | 80Hz | —— | ——
Faserkerndurchmesser: 200μm (Standard) | 200μm (Standard) | 50μm | 50μm
Positioniermodus: Rotlichtleiter (CCD und Monitor, optional) | Rotlichtleiter (CCD und Monitor, optional) | Rotlichtleiter (CCD und Monitor, optional) | Rotlichtleiter (CCD und Monitor, optional)
Kühlmodus: Zwangsluftkühlung (selbstständig) | Zwangsluftkühlung (selbstständig) | Zwangsluftkühlung (selbstständig) | Zwangsluftkühlung (selbstständig)
Leistungsaufnahme Hauptgerät: <1,5 kW | <1,8 kW | <1,5 kW | <1,8 kW
Stromversorgung: 220V ±10%, 50/60Hz | 220V ±10%, 50/60Hz | 220V ±10%, 50/60Hz | 220V ±10%, 50/60Hz
Abmessungen: 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Charakteristika / Technische Spezifikationen (FP150)

• Modell: FP150
• Laserwellenlänge: 1070nm
• Arbeitsmodus: Kontinuierlich / Puls (QCW)
• Max. durchschnittliche Leistung (FP150): Puls 150W / Dauer 250W
• Max. Spitzenleistung: 1500W
• Max. Laserpulsenergie: 15J
• Impulsbreite: 0,2-50 ms
• Pulsfrequenz: ≤5000 Hz
• Wellenformen: ≤50 Gruppen (je Gruppe ≤16 Segmente)
• Faserausgang: 2 Wege Standard (bis zu 4 Wege)
• Max. Strahlteilungsfrequenz: 80 Hz
• Faserkerndurchmesser: 200 μm (Standard)
• Visierung: Rotlichtleiter (CCD und Monitor optional)
• Kühlung: Zwangsluftkühlung (selbstständig)
• Leistungsaufnahme Hauptgerät: <1,5 kW
• Stromversorgung: 220V ±10%, 50/60 Hz
• Abmessungen (B×T×H): 600 × 900 × 900 mm
