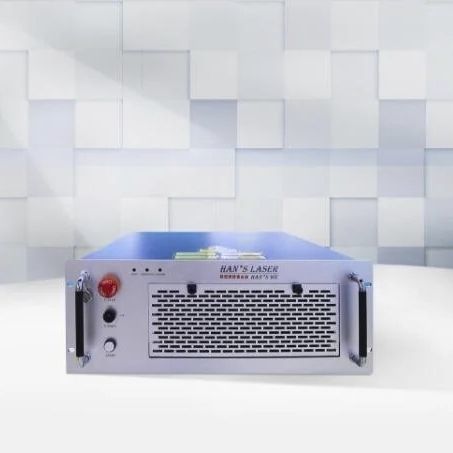

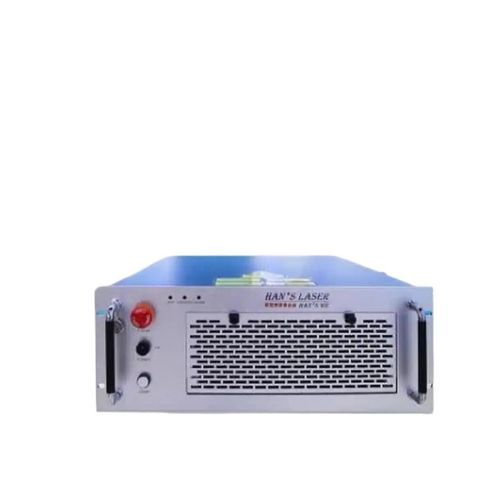

Faserlaser-Schweißmaschine SFP300

ImpulsautomatischBenchtop

Produkt
Faserlaser-Schweißgerät — Modell SFP300, einstrahliger Puls-/Kontinuierlich-Laser für präzises Schweißen dünner Metalle und kleiner Bauteile.

Hauptmerkmale

• Dünne Schweißnaht und enge Wärmeeinflusszone für minimale Verformung.
• Glatte, saubere Schweißungen mit geringem bis keinem Nachbearbeitungsaufwand.
• Hohe Schweißfestigkeit ohne Porosität; reduziert Verunreinigungen im Grundwerkstoff.
• Mikrostruktur verfeinert sich nach dem Schweißen; Schweißfestigkeit entspricht oder übertrifft die des Grundmaterials.
• Kleiner Laserpunkt für präzise Positionierung und einfache Automatisierung.
• Geeignet für das Schweißen ungleicher Metalle.
• Einsetzbar für Punktschweißen, Stumpfschweißen und überlappendes Dichtschweißen.

Anwendungen

• Batterieblechschweißen, Rohr-/Rohrschweißen, dünne Stahlblechschweißungen.
• Elektronische Bauteile, Messtechnik, medizinische Geräte und kleine Metallteile.
• Schweißen von Edelstahl, Kohlenstoffstahl, Gold & Silber, Aluminium, Werkzeugstählen, Nickellegierungen, Messing & Kupfer, Titan.

Technische Daten
Modelle: FP150 | FP300 | SFP150 | SFP300
Laserwellenlänge: 1070nm | 1070nm | 1070nm | 1070nm
Arbeitsmodus: Kontinuierlich/Puls | Kontinuierlich/Puls | Kontinuierlich/Puls | Kontinuierlich/Puls
Max. durchschnittliche Laserleistung: Puls 150W / dauerhaft 250W | Puls 300W / dauerhaft 300W | Puls 150W / dauerhaft 250W | Puls 300W / dauerhaft 300W
Max. Laser-Spitzenleistung: 1500W | 3000W | 1500W | 3000W
Max. Laserpulsenergie: 15J | 30J | 15J | 30J
Impulsbreite: Puls 0,2-50ms | Puls 0,2-50ms | Puls 0,2-50ms | Puls 0,2-50ms
Pulsfrequenz: ≤5000Hz | ≤5000Hz | ≤5000Hz | ≤5000Hz
Wellenformanzahl: ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente | ≤50 Gruppen, jede Gruppe ≤16 Segmente
Faserausgangsanzahl: 2 Wege Standard, max. 4 Wege | 2 Wege Standard, max. 4 Wege | Einzelner Pfad | Einzelner Pfad
Max. Strahlteilungsfrequenz: 80Hz | 80Hz | —— | ——
Faserkerndurchmesser: 200μm (Standard) | 200μm (Standard) | 50μm | 50μm
Positioniermodus: Rotlichtführung (CCD und Monitor optional) | Rotlichtführung (CCD und Monitor optional) | Rotlichtführung (CCD und Monitor optional) | Rotlichtführung (CCD und Monitor optional)
Kühlmodus: Zwangsluftkühlung (integriert) | Zwangsluftkühlung (integriert) | Zwangsluftkühlung (integriert) | Zwangsluftkühlung (integriert)
Leistungsaufnahme Hauptmaschine: <1,5kW | <1,8kW | <1,5kW | <1,8kW
Stromversorgung: 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz | 220V±10%, 50/60Hz
Abmessungen: 600x900x900mm | 600x900x900mm | 560x440x177mm | 630x440x220mm

Spezifikationen (SFP300)

• Modell: SFP300
• Laserwellenlänge: 1070nm
• Arbeitsmodus: Kontinuierlich/Puls
• Max. durchschnittliche Laserleistung: Puls 300W / dauerhaft 300W
• Max. Laser-Spitzenleistung: 3000W
• Max. Laserpulsenergie: 30J
• Impulsbreite: 0,2-50ms
• Pulsfrequenz: ≤5000Hz
• Wellenformanzahl: ≤50 Gruppen, jede Gruppe ≤16 Segmente
• Faserausgangsanzahl: Einzelner Pfad
• Faserkerndurchmesser: 50μm
• Positionierung: Rotlichtführung (CCD und Monitor optional)
• Kühlung: Zwangsluftkühlung (integriert)
• Leistungsaufnahme: <1,8kW
• Stromversorgung: 220V±10%, 50/60Hz
• Abmessungen: 630x440x220mm
