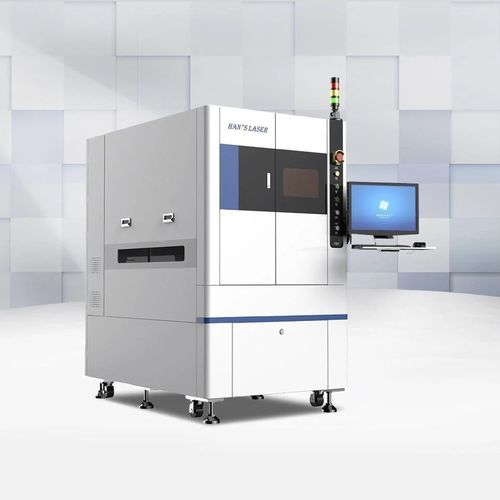

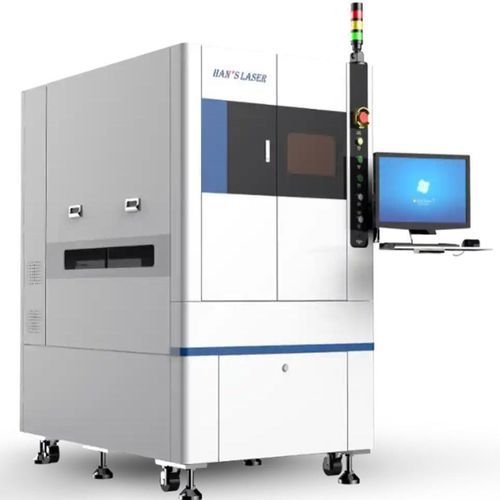

Ultraviolett-Laser-Schneidemaschine HDZ-CL4030UV-Laserfür Kupferfür Kunststoffe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Ultraviolett-Laser, UV-Laser
- Bearbeitetes Material
- für Kupfer, für Kunststoffe
- Bearbeitetes Produkt
- PCB, für Leiterplatten
- Steuerung
- CNC
- Anwendung
- für die Brillenindustrie
- Aufladen des Werkstücks
- mit automatischem Be- und Entladen
- Aufbau
- kompakt
- Weitere Eigenschaften
- automatisch, Hochpräzision, Hochleistung, mit Wasserkühlung, mit CCD-Kamera, mit galvanometrischem Kopf
- X-Hub
300 mm
(11,81 in)- Y-Hub
300 mm
(11,81 in)- Laserleistung
Min: 10 W
Max: 60 W
- Wiederholbarkeit
0,002 mm
(0,0001 in)- Gesamtlänge
1.000 mm
(39 in)- Gesamtbreite
1.400 mm
(55 in)- Höhe
1.750 mm
(69 in)- Stromversorgung
220 V
Beschreibung
Produktübersicht
Hauptmerkmale
Anwendungen
Technische Daten
- Inline-UV-Laserschneidmaschine für die Plattenbearbeitung und präzise Singulation von Kleinformaten PCBA/FPCBA. Modell: HDZ-CL4030.
Hauptmerkmale
- Hochleistungs-UV-Lasergenerator (355 nm), verfügbar in grüner Nanosekunden- oder UV-Pikosekunden-Variante; konfigurierbare Leistung (typ. 10–60 W) je nach Material und Durchsatzanforderung.
- Sehr kleine wärmebeeinflusste Zone, geeignet für hochdichte, hochintegrierte Elektronik.
- Hochpräzises Bewegungssystem mit Scanning-Galvo und vision-gestützter Positionierung; Wiederholgenauigkeit ±0,025 mm; 2D-Plattform-Wiederholgenauigkeit ±0,002 mm.
- Inline-fähiges Design zur Integration in SMT-Linien und automatische Lade-/Entladesysteme zur Reduzierung manueller Eingriffe.
- Wasserkühlung und Unterstützung gängiger CAD/CAM-Formate (dxf, plt).
Anwendungen
- Präzisionsschnitt, Halbtrennung, Rillen und Fensterung für FPC, PCBA, RF-Module, CVL, SIP und ähnliche Kleinformate der Elektronik.
- Geeignet für präzise Bearbeitung in der Automotive-Elektronik, Unterhaltungselektronik und Bauteilverpackung.
Technische Daten
- Modell: HDZ-CL4030
- Laserwellenlänge: 355 nm
- Laservarianten: grüne Nanosekunde / UV-Pikosekunde
- Leistung: konfigurierbar, typische Optionen 10 W / 15 W / 20–60 W
- Minimale Linienbreite: 0,03 mm
- Wiederholgenauigkeit (Endbearbeitung): ±0,025 mm
- 2D-Plattform-Wiederholgenauigkeit: ±0,002 mm
- Max. Bearbeitungsfläche: 300 mm × 300 mm
- Positionierung: Vision-Kamera (CCD 5MP empfohlen)
- Kühlung: Wasserkühlung
- Unterstützte Dateiformate: dxf, plt
- Stromversorgung: 220 V, 50 Hz, ≈6 kW (konfigurationsabhängig)
- Maschinenabmessungen (Referenz): 1000 mm × 1400 mm × 1750 mm
