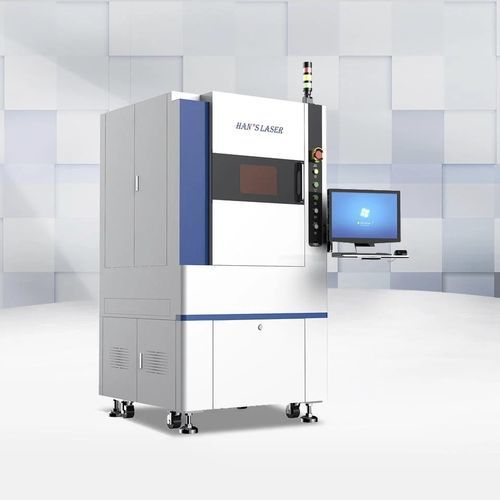

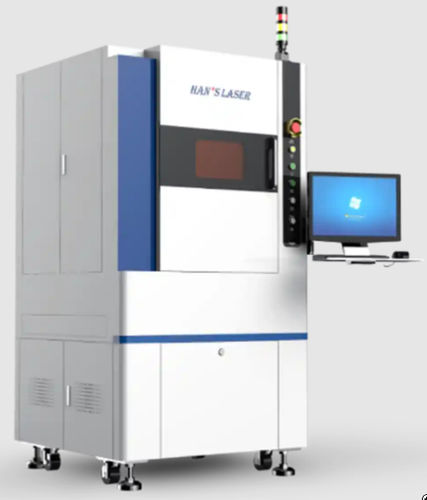

Ultraviolett-Laser-Schneidemaschine HDZ-UVC3030UV-Laserfür Verbundstoffefür Kunststoffe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Ultraviolett-Laser, UV-Laser
- Bearbeitetes Material
- für Kunststoffe, für Harze, für Verbundstoffe
- Bearbeitetes Produkt
- PCB, für Leiterplatten
- Steuerung
- mit Betriebssoftware
- Zusatzfunktion
- Kopierfräs, Nachschneid
- Anwendung
- für die Elektronik
- Phasen
- einphasig
- Aufbau
- Tisch
- Weitere Eigenschaften
- Hochpräzision, Hochleistung, mit Wasserkühlung, programmierbar, mit CCD-Kamera, mit galvanometrischem Kopf, mit optischer Erkennung der Markierungen
- X-Hub
300 mm
(11,81 in)- Y-Hub
300 mm
(11,81 in)- Laserleistung
Max: 60 W
Min: 20 W
- Wiederholbarkeit
0,02 mm, 0,05 mm
(0,0008 in, 0,002 in)- Gesamtlänge
1.000 mm
(39 in)- Gesamtbreite
1.100 mm
(43 in)- Höhe
1.750 mm
(69 in)- Stromversorgung
220 V
Beschreibung
Maschineneigenschaften
Anwendungen
Technische Daten
Gerätemodell | HDZ-UVC3030 / HDZ-UVC3030B
Laser‑Generator | UV (grünes Nanosekunden- oder UV‑Pikosekunden‑System)
Laserleistung | 20–60 W (Optionen)
Mindestlinienbreite | 0,03 mm
Wiederholgenauigkeit Positionierung | ±0,02 mm / ±0,05 mm
Max. Bearbeitungsfläche | 300 × 300 mm
Positioniersystem | Visuelle Kamerapositionierung (CCD)
Kühlmethode | Wasserkühlung
Abmessungen | 1000 × 1100 × 1750 mm
Spezifikationen
- Eigenentwickelter Hochleistungs‑UV‑Laser mit sehr kleiner wärmebeeinflusster Zone, geeignet für die effiziente Bearbeitung hochdichter, hochintegrierter PCBA/FPCBA‑Produkte.
- Hochpräzises Bewegungssystem mit Scanlab‑Galvo und visueller Kamerapositionierung zur Sicherstellung der Schnittgenauigkeit.
- Proprietäre Steuerungssoftware mit Multi‑Panel‑Schnitt, automatischer Fokussierung, Verzerrungskompensation und Batch‑Programmierung für komplexe Layouts.
Anwendungen
- Präzisionsschneiden, Halbtrennen und Rillenfräsen von FPCBA, PCBA, RF‑Materialien, CVL und SIP.
- Hochwertiges Schneiden von Coverlay, PI, FR4, FR5 und CEM‑Materialien.
- Feinbearbeitung elektronischer Bauteile wie Mobil‑Fingerprint‑Module, Kameramodule und integrierte Chips.
Technische Daten
Gerätemodell | HDZ-UVC3030 / HDZ-UVC3030B
Laser‑Generator | UV (grünes Nanosekunden- oder UV‑Pikosekunden‑System)
Laserleistung | 20–60 W (Optionen)
Mindestlinienbreite | 0,03 mm
Wiederholgenauigkeit Positionierung | ±0,02 mm / ±0,05 mm
Max. Bearbeitungsfläche | 300 × 300 mm
Positioniersystem | Visuelle Kamerapositionierung (CCD)
Kühlmethode | Wasserkühlung
Abmessungen | 1000 × 1100 × 1750 mm
Spezifikationen
- Modell: HDZ-UVC3030 / HDZ-UVC3030B
- Steuerungssystem: Scanlab Galvo Scanner + Steuerkarte, Windows
- Wellenlänge: 355 nm
- Dateiformate: DXF, PPLTLT
- Stromversorgung: 220 V / 50 Hz (Optionen erhältlich)
