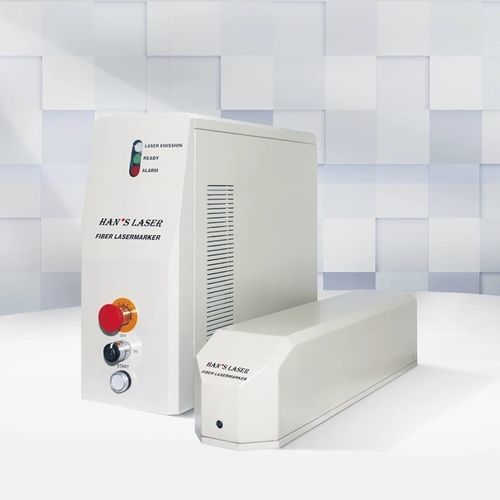

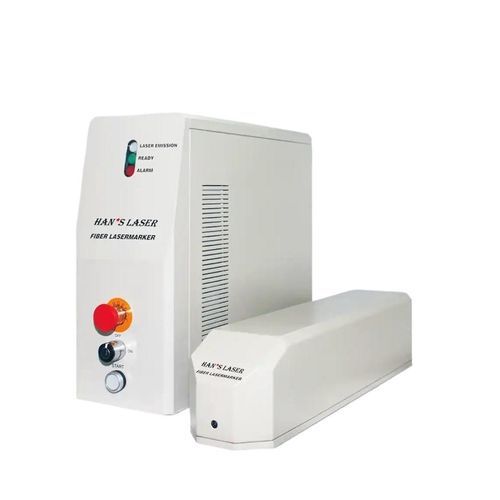

Faserlaser-Markiermaschine MARS-10J/20J

für AluminiumGlasfür Silizium

Zusammenfassung
Kompaktes Desktop-Faserlaser-Markiersystem für permanente Markierungen auf Metallen und ausgewählten Nichtmetallen. Modelle MARS-10J (10W) und MARS-20J (20W) arbeiten bei 1064 nm mit hoher Strahlqualität und luftgekühltem Betrieb, geeignet für Serienproduktion, Labor und Integration in Montagelinien.

Anwendungen

• Industrie für elektronische Bauelemente
• Herstellung von Medizinprodukten
• Brillen-, Uhren- und Schmuckindustrie
• IC‑Karten-Produktion

Maschinenmerkmale

• IPG-Faserlaser als Laserquelle
• Steuerung der neuesten Generation für die Laserbeschriftung
• Integrierter Encoder‑Datenanschluss zur Erfassung der Bandgeschwindigkeit in Echtzeit für fliegende Markierungen
• Ein-Tasten-Start und vereinfachte Bedienoberfläche
• Kompaktes Design mit vereinfachtem Luftkühlsystem (Ventilator/Filter), keine Wasserkühlung erforderlich
• Entwickelt gemäß CE- und FDA/CDRH-Standards

Spezifikationsblatt
Modell
MARS-10J | MARS-20J
Laser-Ausgangsleistung
10W | 20W
Laserwellenlänge
1064nm | 1064nm
Strahlqualität M2
<1.6 | <1.6
Laser-Wiederholfrequenz
20-80KHz | 20-80KHz
Markierbereich
100mm*100mm (Standard) / 150mm*150mm (optional) / 300mm*300mm (optional)
Markiergeschwindigkeit
≤7000mm/s | ≤7000mm/s
Min. Linienbreite
0.012mm | 0.012mm
Min. Zeichengröße
0.15mm | 0.15mm
Wiederholgenauigkeit
±0.003mm | ±0.003mm
Kühlung
Luftkühlung, Lüfter/Filter (keine Wasserkühlung erforderlich)
Eingangsleistung
110~230VAC, 50/60 Hz
Leistungsaufnahme
<500W | <500W
Erwartete MTTF (Diode)
>100,000 Stunden | >100,000 Stunden

Technische Spezifikationen

• Modellreihe: MARS-10J, MARS-20J
• Laserquelle: IPG Faserlaser
• Wellenlänge: 1064 nm
• Markierfeld (Standard/Optional): 100×100 mm / 150×150 mm / 300×300 mm
• Max. Markiergeschwindigkeit: bis zu 7000 mm/s
• Min. Linienbreite: 0.012 mm; Min. Zeichenhöhe: 0.15 mm
• Wiederholgenauigkeit: ±0.003 mm
• Kühlung: Luftgekühlt (Ventilator/Filter), keine Wasserkühlung erforderlich
• Netzspannung: 110–230 VAC, 50/60 Hz
• Leistungsaufnahme: <500 W
• Diode MTTF: >100,000 Stunden
