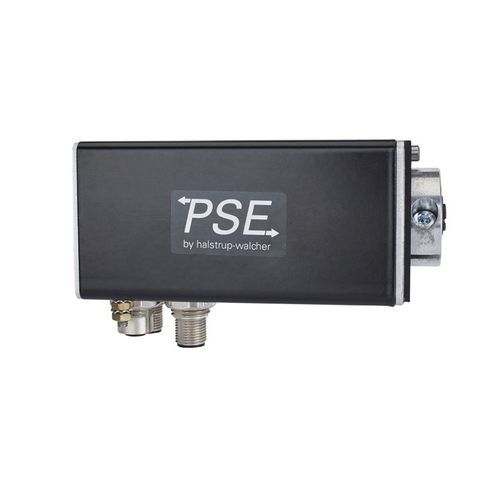

Einwellen-Positioniersystem PSE 31x-8

Drehautomatischfür Industrieanwendungen

Positioniersystem mit den geringsten Abmessungen dieser Baureihe Besondere Eigenschaften • Geringer Platzbedarf aufgrund kompakter Bauform • Galvanisch getrennte Versorgungsspannungen für Steuer- und Leistungselektronik • EC-Motor mit hoher Lebensdauer • Hohe Positioniergenauigkeit durch Messen der Position an der Abtriebsseite • Einfache und kostengünstige Montage über Hohlwelle • Einfache Inbetriebnahme und geringer Verdrahtungsaufwand durch Bus-Schnittstellen • Adressierung über Bus oder Adressschalter (nicht bei IO-Link) • Baudrate über Schalter einstellbar • Statusmeldungen über Bus abrufbar Das Positioniersystem PSE 31x-8 ist eine intelligente Kompaktlösung für die automatische Verstellung von Hilfs- und Stellachsen – bestehend aus einem EC-Motor, Getriebe, Regler, Messsystem und einer einer Buskommunikations- oder IO-Link-Schnittstelle. Die integrierte Regelelektronik entlastet die zentrale Maschinensteuerung. Externe Leistungsteile, Näherungs- oder Endschalter sind nicht erforderlich. Durch das absolute Messsystem für 250 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position an der Abtriebswelle wird eine hohe Positioniergenauigkeit erreicht. Die galvanisch getrennten Versorgungsspannungen für Steuer- und Leistungselektronik ermöglichen die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird. Adress- und Baudratenschalter erlauben die einfache Inbetriebnahme, auch ohne Kenntnis der Steuerungssoftware (nicht für IO-Link). Das Gerät lässt sich mittels Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren.
