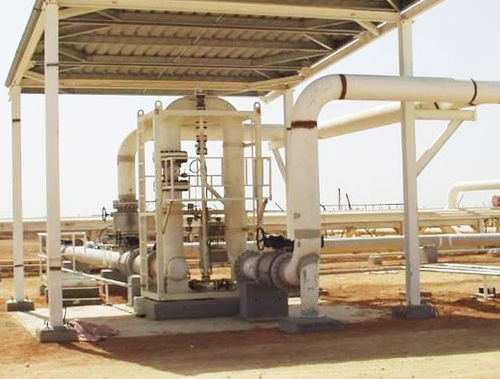

Venturi-Durchflussmesser BLK-MPFM

für Flüssigkeitenfür Gasfür große Durchflussmengen

Bulk Meter sind großformatige Mehrphasendurchflussmesser mit Größen bis zu 24 Zoll und einer Messkapazität von bis zu 500.000 BPD. Die Bulk Meter von Haimo sind seit 2003 erfolgreich in Betrieb, und unser 16-Zoll-Bulk Meter ist die größte Onshore- oder Offshore-Installation dieser Art in der Welt (Stand Ende 2010). Bulk Meter werden insbesondere für die Messung der Feldzuteilung, den Transfer zwischen den Feldern usw. verwendet. Die grundlegenden Funktionsprinzipien des Bulk Meters sind die gleichen wie bei unserem Standard-Mehrphasendurchflussmesser. Haimo Bulk Meter nutzt die Kombination von zwei Technologien: Venturi und Gammastrahlenabsorption. Venturi misst die Gesamtdurchflussmenge. Ein Gamma-Meter misst den GVF, während ein anderes Gamma-Meter mit zwei Energien den WLR misst, dessen Genauigkeit durch das patentierte Design der Haimo Inline-Flüssigkeitsprobenahmevorrichtung garantiert wird. Durch die Kombination der beiden Messverfahren werden die Durchflussraten von Öl, Gas und Wasser unter Produktionsbedingungen in Echtzeit berechnet. Die Durchflussraten bei Standardbedingungen werden dann mit dem Leitungsdruck und der Temperatur durch das eingebettete PVT-Paket berechnet. Der Bulk Meter kann kundenspezifisch gebaut werden, um die Anforderungen des Kunden in Bezug auf Druck und Größe zu erfüllen. Fähigkeit zur Messung hoher Durchflussraten Nicht-intrusive Konstruktion Geringer Druckverlust Geringer Stromverbrauch Keine beweglichen Teile, geringer Wartungsbedarf Kompakte, robuste Konstruktion mit geringem Platzbedarf
