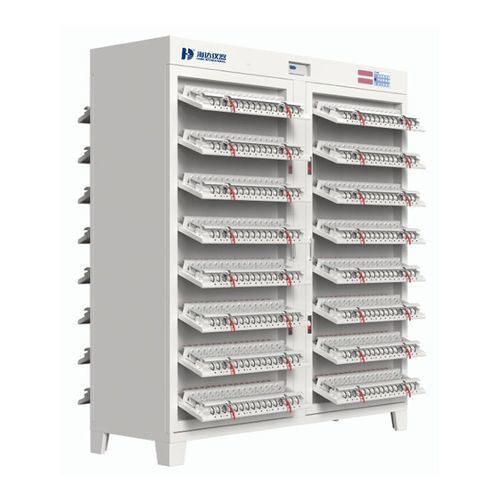

Sortierungs-Kalibrieranlage 8001-HD

Produktübersicht
Das 8001‑HD ist ein System zur Formierung, Kapazitätsprüfung und Klassierung von Batterien, ausgelegt für Lithium‑Ion‑Zellen. Es unterstützt DC 0–5V und einen Ausgangsstrom bis 3A pro Kanal, mit bis zu 512 Kanälen. Die Einheit integriert PWM‑Hochfrequenz‑Leistungsrückführung (Energie­rückgewinnung) und eignet sich für Produktion und Qualitätskontrolle von prismatischen und zylindrischen Zellen (z. B. 18650, 21700).

Anwendungsbereiche

• Formierung und Kapazitätsklassierung von Lithium‑Ion‑Batterien und NiMH‑Batterien.
• Qualitätskontrolle in Fertigungslinien und F&E‑Laboren.
• Kompatibilität mit prismatischen und zylindrischen Zellformaten für Unterhaltungselektronik, Elektrowerkzeuge, EV‑Submodule, Energiespeicher und industrielle Anwendungen.

Produktvorteile

• Etabliertes Liefernetzwerk: Zusammenarbeit mit professionellen Lieferanten über 35 Jahre zur Sicherung konstanter Fertigung und Lieferung.
• Kosteneffizienz: marktorientierte Preisgestaltung zur Optimierung der Gesamtkosten.
• Qualitätskontrolle: dediziertes QC‑Team führt AQL‑Prüfungen während der Produktion und vor dem Versand durch.

Produktmerkmale / Features

• Präzises Sortieren zur Sicherstellung der Zellkonsistenz und Kapazitätsklassierung.
• Hochpräzise Messung: ±0,5‰ Strom/Spannungsgenauigkeit.
• Intelligente Klassierung: automatische Sortierung nach Kapazität, Innenwiderstand und Spannung.
• Leistungsprüfung: unterstützt Zykluslebensdauertests (wiederholtes Laden/Entladen).
• Optionale Temperatursimulation: Temperatursimulationsmodul verfügbar (‑40°C bis +85°C) für Prüfungen unter Extrembedingungen.
• Datenmanagement und Berichterstellung: Ein‑Klick‑Export von PDF/Excel‑Berichten zur Unterstützung von Zertifizierungsanforderungen (z. B. IEC 62133, UL‑Normen).

Technische Daten

• Modell: 8001‑HD
• Kanäle: 512 Kanäle
• Spannungsbereich: DC0~5V
• Spannungsgenauigkeit: 0,1 mV
• Ausgangsstrombereich: 30 mA ~ 3 A
• Stromgenauigkeit: 0,1 mA
• Jig‑Form: Push Down Vierdraht‑Messvorrichtung
• Abstand der Vorrichtungen: 85 mm
• Batterietyp: Prismatische Zelle
• Stromversorgung: Dreiphasig Fünf‑Leiter AC 380V ±10%, 50Hz
• AC‑Stromverzerrungsrate: ≤5%
• Leistungsaufnahme: ≤13 kW
• Leistungsfaktor: ≥0,99
• Ladeeffizienz der Maschine: ≥75%
• Netto‑Wandlungseffizienz des Feeders: ≥70%
• Ausrüstungs‑Ausfallrate: <1%
• Arbeitsumgebung: Temperatur -10 ~ 40℃, Relative Luftfeuchte ≤80%
• Wärmeableitung: Natürliche Lufteinlass und Abluft nach oben
• Steuerungsmodus: Rechnergestützte Steuerung des Betriebs; Ganzschrank‑Steuerung / Einzelplatinenstart / Einzelpunktstart, mit Scansystem
• Kommunikationsmodus: 485 Seriell (Baud 57600) / TCP Kommunikation
• Prozess Einstellung: Bis zu 32 Schritte und 256 Zyklen einstellbar
• Lade‑Spannung / Methode: Zeitkonstante, Konstantspannung, Konstantstrom‑Konstantspannung
• Ladeende‑Bedingungen: Spannung, Strom, Zeit, Kapazität, -ΔV
• Entlade‑Modus: Konstantstrom, Konstantleistung, Konstantwiderstand
• Entladeende‑Bedingungen: Spannung, Zeit, Kapazität
• Zeitbereich: 0 ~ 3000 Minuten/Schritt (Zeiteinheit min)
• Zeitgenauigkeit: <+1%60
