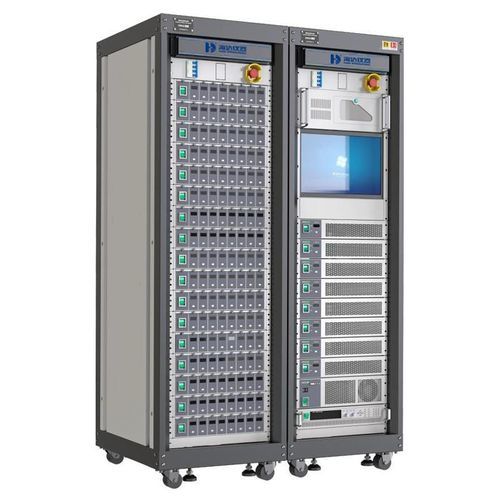

Spannungstester 8018-HD

IsolierwiderstandLeistungWiderstand

Produktbeschreibung
Das BMS-Prüfsystem 8018-HD ist für Parameterkalibrierung, Verifikation und Produktionstests von Batterie‑Management‑Systemen für Elektrofahrzeuge und Energiespeicheranlagen konzipiert. Es unterstützt simulierte Batterieausgänge, hochpräzise Quellen, Temperatur‑Simulation und Mehrkanaltests sowie die Erstellung umfassender Testberichte.

Produktspezifikationen

• Modelle: 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A; Basis: 8018-HD
• PACK‑Spannung (Messung): 5–1000 V; Genauigkeit 0,1% F.S; Auflösung 0,1 V
• Simulierte Zellenspannung: 0,1–5 V; Genauigkeit 0,01%R.D ±0,02% F.S; Auflösung 0,1 mV
• Simulierte Ausgangsströme: 1–5000 μA und 1–3000 mA; Genauigkeit 0,01%R.D ±0,1% F.S; Auflösungen 0,1 μA / 0,1 mA
• Hochpräzise Konstantstromquelle: Optionen 0–200 A / 400 A / 500 A / 600 A; Genauigkeit ±0,05% F.S; Auflösung 1 mA
• Temperatursimulation: -50 ℃ bis 300 ℃; Auflösung 0,1 ℃; Genauigkeit 0,1%R.D ±3% F.S
• DC Hochspannungsversorgung: 0–1000 V, 0–10 A; Spannungsgenauigkeit 0,1%RD ±0,1%FS; Stromgenauigkeit 0,1%RD ±0,1%FS
• Hochleistungswiderstand: 2 Sätze, 5 KΩ–10 MΩ; Minimalstufe 5 KΩ
• I/O & Kommunikation: konfigurierbare DI/DO und AI/AO Module; CAN‑Einheiten ×4; unterstützt CANBUS / RS485 / RS232 / I2C / SUMBUS

Grundlegende Funktionstests (Beispiele)

• OCV‑Test
• Einschalt- und Leistungsverbrauchstests
• Leistungsverlust‑ / Standby‑Verbrauchstests
• Zelltemperatur‑Genauigkeitstest
• Gesamtspannungs‑ und SOC‑Vergleichstests
• Isolationswiderstands‑Verifikation
• Balancing‑Funktionstest
• Alarmfunktionstests (Spannung/Strom/Temperatur/SOC)
• Signal‑I/O und Spannungsabtasttests
• Kommunikationstests: CANBUS / RS485 / RS232 / I2C / SUMBUS

Produkttestfunktionen

• Statischer Stromverbrauchstest
• Stromgenauigkeitsverifikation
• Balancing‑Stromtest
• Isolationswiderstandstest und Verifikation
• Spannungsgenauigkeitsverifikation
• Simulation von nationalen Standard‑Ladesignalen

Produktvorteile

• Virtuelle Batteriearchitektur: kein Kurzschlussrisiko, sichere und flexible Bedienung; modulare Erweiterung bis 400S
• Software mit modularer Projektkonfiguration für Produktionsvalidierung, F&E und Forschungstests; Unterstützung für sekundäre Entwicklungsarbeiten
• Manueller Start und One‑Click‑Automatiktests (Taster, Barcode, PLC‑Start)
• Mehrkanalige unabhängige Tests zur Steigerung der Effizienz
• Millisekunden‑Synchronisation zur Simulation von Pack‑Abläufen
• Unterstützung für Langzeit‑Aging‑ und Zuverlässigkeitstests

Technische Spezifikationen

• Modell: 8018-HD
• PACK‑Spannung (Messung): 5–1000 V; Genauigkeit 0,1% F.S; Auflösung 0,1 V
• Simulierte Batterienspannung: 0,1–5 V; Genauigkeit 0,01%R.D ±0,02% F.S; Auflösung 0,1 mV
• Simulierte Ausgangsströme: 1–5000 μA und 1–3000 mA; Genauigkeit 0,01%R.D ±0,1% F.S; Auflösungen 0,1 μA / 0,1 mA
• Simuliertes Batteriemesssystem: gleiche Spannungs-/Strombereiche und Genauigkeiten wie die simulierte Ausgabe
• Absorptionsstromfähigkeit: 1–3000 mA; Genauigkeit 0,01%R.D ±0,1% F.S; Auflösung 0,1 mA
• Temperatursimulation: -50 ℃ bis 300 ℃; Auflösung 0,1 ℃; Genauigkeit 0,1%R.D ±3% F.S
• Hochpräzise Konstantstromquelle: 0–200 A / 400 A / 500 A / 600 A; Genauigkeit ±0,05% F.S; Auflösung 1 mA
• DC Hochspannungsversorgung: 0–1000 V, 0–10 A
• Hochleistungswiderstand: 2 Sätze, 5 KΩ–10 MΩ; Minimalstufe 5 KΩ
• Konfigurierbare I/O‑ und Kommunikationsmodule; unterstützt CANBUS / RS485 / RS232 / I2C / SUMBUS
