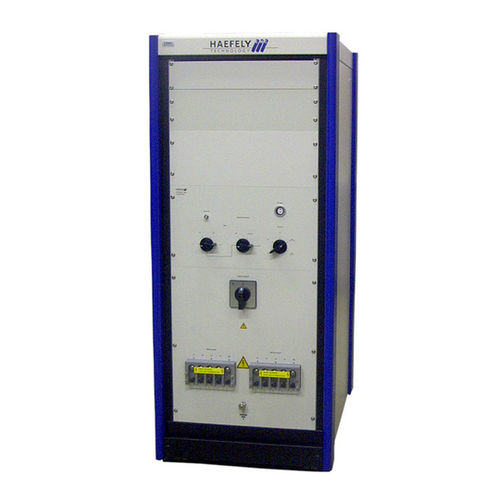

Dreiphasiger Kopplungs-Entkopplungs-Netzwerk FP-SURGE 100M2

CDN

Die IEC- und EN-Normen regeln die Prüfung von dreiphasigen Wechsel- und Gleichstromanschlüssen. Sie enthalten Empfehlungen für die Werte der Kopplungs- und Entkopplungskomponenten innerhalb des CDN. Diese Werte basieren weitgehend auf dem europäischen Modell für Wechselstromleitungen. FP-SURGE 100M2 enthält alle IEC- und EN-Anforderungen mit manueller Umschaltung des Koppelpfades Der FP-SURGE 100M2 EUT-Ausgang verfügt über speziell konstruierte Hochspannungsanschlüsse, die einen erhöhten Personenschutz in Bezug auf den Hochspannungsimpuls bieten. Im Dezember 2005 wurde die IEC 61000-4-5 Edition 2 verabschiedet. Diese neue Ausgabe 2 definiert den maximalen Spannungsabfall durch die Entkopplungsdrosseln. Dies erfordert unterschiedliche Entkopplungsdrosseln in Abhängigkeit vom Prüflingsstrom. Je höher der Strom, desto geringer muss die Induktivität sein. Die FP-SURGE 100M2 ist konform mit der Edition 2. Die ANSI-Normen C62.41 und C62.45 enthalten im Wesentlichen die gleichen Informationen wie die IEC-Normen, basieren aber auf den amerikanischen Erfahrungen mit Wechselstromleitungen. Es sind keine Anforderungen an den Spannungsabfall über die Entkopplungsdrosseln enthalten. Kombinationswelle 1,2/50us - 8/20us Ringwelle 100kHz 8kV Impulsspannung Netzspannung 690Vac Phase-Phase 100A EUT Strom pro Phase Phasenwinkelsynchronisation für jeden Koppelweg Manuelle Auswahl der Koppelelemente und des Koppelpfades Internationale Anwendung - Speziell entwickelt, um die Anforderungen der IEC-, EN- und ANSI-Prüfungen für Stromleitungsanwendungen zu erfüllen und zu übertreffen.
