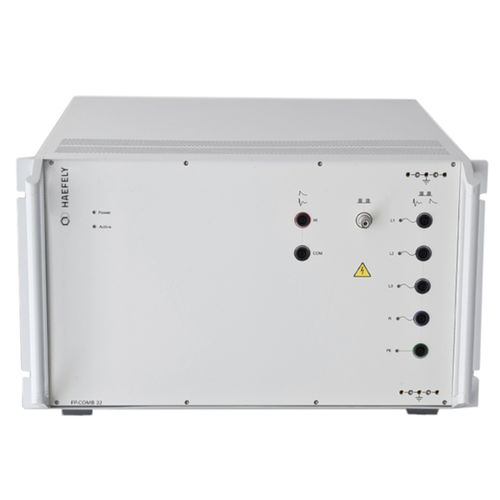

Dreiphasiger Kopplungs-Entkopplungs-Netzwerk FP-COMB 32

CDN

Der FP-COMB 32 ist ein kombiniertes automatisches dreiphasiges Koppel-/Entkoppelnetzwerk (CDN) für Surge-Kombinationswellen-, Ringwellen- und EFT/Burst-Prüfungen.  Es ist vollständig konform mit den Standardanforderungen der IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-12, ANSI C62.41 und anderen. Es wurde entwickelt, um dem Benutzer die effiziente Einrichtung und Durchführung von Prüfungen zusammen mit den erweiterbaren Störfestigkeitsprüfsystemen der AXOS-Serie zu ermöglichen. Das CDN ändert automatisch die Koppelwege, Phasenwinkel und Quellenimpedanz auf Grundlage der vom Benutzer über die AXOS 5 und/oder AXOS 8 eingestellten Prüfparameter. Merkmale • Surge Kominationswellen, 1.2/50 us - 8/20 us • Ringwellen, 100 kHz • Elektrische Transienten (EFT) / Burst • 7 kV Impulsspannung für Surge Kominationswellen and Ringwellen • 5 kV Impulsspannung für EFT/Burst • Netzspannung 480 VAC Phase-zu-Phase 480 VDC • 32 A Prüflingsstrom pro Phase • Automatische Phasenwinkelsynchronisation für jeden Koppelpfad
