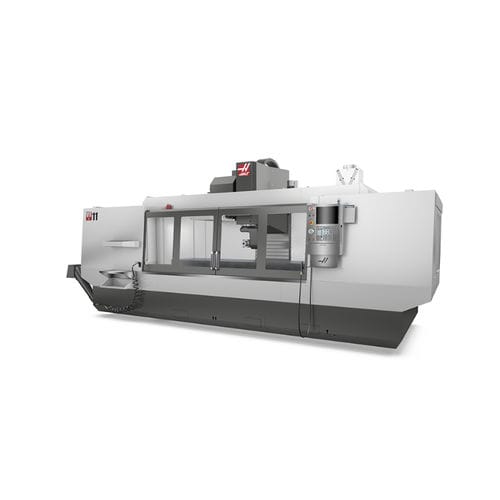

CNC-Bearbeitungszentrum / 5-Achs VR-11vertikalmit RotationstischHSK A-63
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- mit Rotationstisch
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 50 Werkzeuge
- Anwendungsbereich
- für große Werkstücke
- Weitere Eigenschaften
- Hochleistung
- X-Hub
3.048 mm
(120 in)- Y-Hub
1.016 mm
(40 in)- Z-Hub
1.067 mm
(42,01 in)- Rotationsgeschwindigkeit
20.000 rpm
(125.664 rad.min-1)- Leistung
18 kW
(24,47 hp)- Vorrückgeschwindigkeit X-Achse
9.100 mm/min
(5,97 in/s)- Vorrückgeschwindigkeit Y-Achse
15.200 mm/min
(9,97 in/s)- Vorrückgeschwindigkeit Z-Achse
15.200 mm/min
(9,97 in/s)- Maximale Tischlast
1.814 kg
(3.999 lb)- Werkzeuggewicht (max.)
5,4 kg
(11,9 lb)- Werkzeugwechselzeit
2,8 s
- Gesamtgewicht
15.320 kg
(33.774,82 lb)
Beschreibung
Die VMCs der VR-Serie von Haas sind die perfekte Lösung, wenn Ihre 5-Achsen-Teile zu groß sind, um mit herkömmlichen Drehtischen und Dreh-/Schwenktischen gedreht zu werden. Jede Maschine der VR-Serie verfügt über einen großen T-Nut-Tisch zur einfachen Aufnahme großer Werkstücke und Vorrichtungen sowie einen leistungsstarken, kardanisch gelagerten 2-Achsen-Spindelkopf, mit dem Sie bei komplexen Formen, Unterschnitten und 5-Seiten-Bearbeitungen auf nahezu jeden Winkel des Teils zugreifen können.
Der Zwei-Achsen-Spindelkopf bietet eine Rotation von ±245 Grad auf der C-Achse und einen Schwenkwinkel von ±120 Grad auf der B-Achse
Leistungsstarke Bremsen an der B- und C-Achse für starre 3+2-Bearbeitungen
Mit Kompensation des Werkzeugmittelpunkts
Hergestellt in den USA
