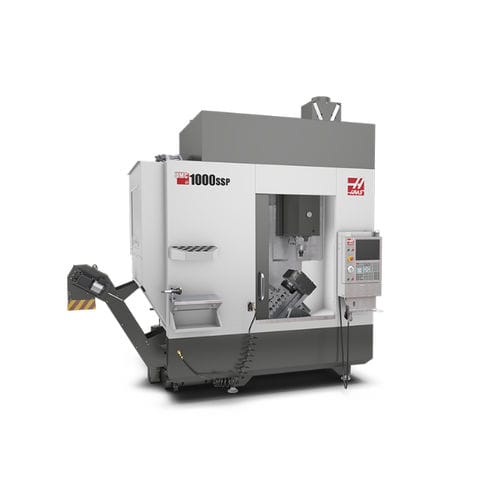

CNC-Bearbeitungszentrum / 5-Achs UMC-1000SS-P
universellmit festem TischBT 40

CNC-Bearbeitungszentrum / 5-Achs
CNC-Bearbeitungszentrum / 5-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
universell
Struktur
mit festem Tisch
Spindelnase
BT 40, HSK A-63
Weitere Eigenschaften
Hochgeschwindigkeit, mit Direktantrieb, Hochleistung
X-Hub

1.016 mm
(40 in)

Y-Hub

635 mm
(25 in)

Z-Hub

635 mm
(25 in)

Rotationsgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Leistung

22,4 kW
(30,46 hp)

Vorrückgeschwindigkeit X-Achse

30.500 mm/min
(20 in/s)

Vorrückgeschwindigkeit Y-Achse

30.500 mm/min
(20 in/s)

Vorrückgeschwindigkeit Z-Achse

30.500 mm/min
(20 in/s)

Werkzeuggewicht (max.)

5,4 kg
(11,9 lb)

Werkzeugwechselzeit

1,8 s

Gesamtgewicht

7.711 kg
(16.999,85 lb)

Beschreibung

Die 5-Achsen-Bearbeitung ist eine effektive Methode, um den Rüstaufwand zu verringern und die Genauigkeit bei mehrseitigen und komplexen Werkstücken zu erhöhen. Die Universal-Bearbeitungszentren der Haas UMC-Serie sind kostengünstige Lösungen für die 3+2-Bearbeitung und die 5-Achsen-Simultanbearbeitung. Die UMC-1000SS-P hat eine einzigartige Anordnung der Drehachsen. Die drehbare Spannfläche wurde durch einen stationären Tisch ersetzt, auf dem ein Drehtisch HRT210 mit einer A-Rahmenstütze montiert ist. Der B-Achsen-Dreh-/Schwenktisch gewährleistet einen Schwenkwinkel von ±45° und der HRT210 eine Rotation von 360° auf der A-Achse für einen herausragenden Werkzeugabstand und große Teilekapazität. Standardmäßig seitlich angeordneter Werkzeugwechsler Hochgeschwindigkeits-Dreh-/Schwenktisch Perfekt für die Zylinderkopfbearbeitung Verwendung mehrseitiger Spannwürfel für die Großserienproduktion Mit drahtlosem, intuitivem Messtastsystem Hergestellt in den USA
