Verlagerungs-Kalibrierbank T-SHAFT MAN

DistanzPräzisionmanuell

Übersicht

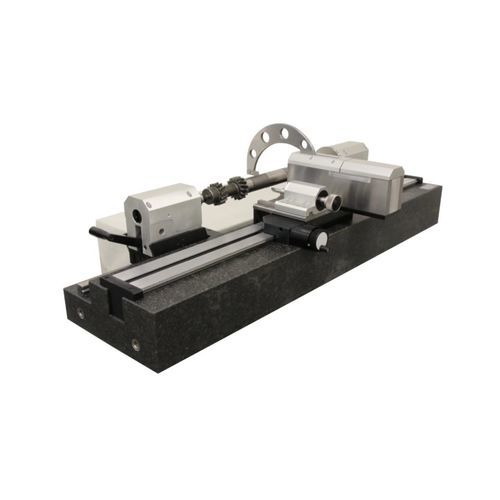

T-SHAFT MAN ist ein manueller Messstand zum schnellen Prüfen von Wellen im Werkstattbereich. Die Achsen für Durchmesser (X) und Länge (Z) werden vom Bediener positioniert und betätigt; die Reproduzierbarkeit wird durch ein dediziertes mechanisches System sichergestellt. Erhältlich als GM500 und GM1000, anpassbar an Kundenvorgaben.

Produkttyp
Manuelle Messmaschine für Wellen

Technische Tabelle
T-SHAFT MAN | | GM500 | GM1000
Messbereich, Länge Z | mm | 0-500 | 0-1000
Messbereich, Durchmesser X | mm | 1-120 | 1-150
Max. zulässiger Fehler, Länge Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Max. zulässiger Fehler, Durchmesser X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Wiederholbarkeit, Länge Z (2s) | µm | ≤4 | ≤4
Wiederholbarkeit, Durchmesser X | µm | ≤3 | ≤3
Auflösung, Länge Z | mm | 0.001 | 0.001
Auflösung, Durchmesser X | mm | 0.001 | 0.001
Messkraft Z; X | N | manuell | manuell
Max. Wellengewicht | Kg | 25 | 45
Gerätegewicht | Kg | 200 | 390

Merkmale / Technische Spezifikationen

• Modelle: GM500 (Z 0–500 mm) und GM1000 (Z 0–1000 mm)
• Messbereich Durchmesser (X): GM500 = 1–120 mm; GM1000 = 1–150 mm
• Max. zulässiger Fehler (Länge Z): 4 + L(mm)/100 µm (beide Modelle)
• Max. zulässiger Fehler (Durchmesser X): 3 + D(mm)/100 µm (beide Modelle)
• Wiederholbarkeit (Länge Z, 2s): ≤4 µm; Wiederholbarkeit (Durchmesser X): ≤3 µm
• Auflösung auf beiden Achsen: 0.001 mm
• Messkraft an Achsen Z und X: manuell
• Max. Bauteilgewicht: GM500 = 25 Kg; GM1000 = 45 Kg
• Gerätegewicht: GM500 = 200 Kg; GM1000 = 390 Kg
• Konzipiert für schnelle Messungen in der Werkstatt, konfigurierbar nach Kundenvorgaben
