Kalibrier- und Prüfstand / Qualität T-SHAFT MATIC

DimensionKalibrierungcomputergesteuert

Produktübersicht

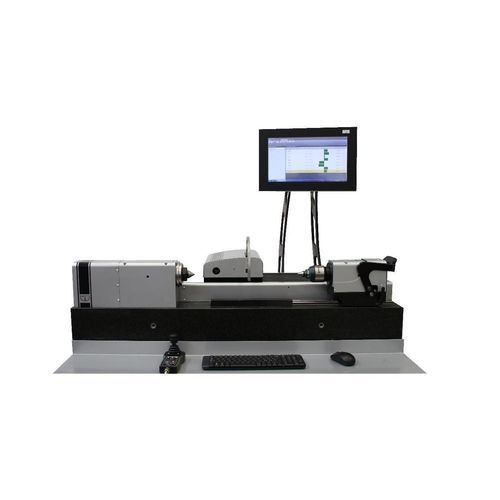

T-SHAFT MATIC ist ein modularer Prüfstand zur Wellenmessung in der Produktion, verfügbar als GMT500 und GMT1000. Er unterstützt manuelle Prüfungen und vollautomatische Serienprüfungen über Smart Self Learning (SSL), das automatische Zyklen aus einer einzigen manuellen Messung programmiert. Das System ist für schnelle Inbetriebnahme, einfache Bedienung und Integration in Produktionsberichte ausgelegt.

Hauptmerkmale

• Konzipiert für Werkstatt- / Produktionsumgebungen
• Manueller Modus und automatischer Modus mit Smart Self Learning (SSL)
• Konstante, einstellbare Messkraft auf den Achsen Z und X
• Hardware- und Softwareanpassungen möglich
• Einfache Benutzeroberfläche und schnelle Einrichtung
• Anpassbare Messberichte und Datenprotokollierung
• Einfache Achsenkalibrierung
• Geeignet für mittlere bis hohe Serienprüfungen

Technische Daten

• Modelle: GMT500, GMT1000
• Messbereich Z (Länge): GMT500 = 0–500 mm; GMT1000 = 0–1000 mm
• Messbereich X (Durchmesser): GMT500 = 1–120 mm; GMT1000 = 1–150 mm
• Max. zulässiger Fehler (Länge Z): 3 + L(mm)/100 µm (beide Modelle)
• Max. zulässiger Fehler (Durchmesser X): 2 + D(mm)/100 µm (beide Modelle)
• Reproduzierbarkeit (Länge Z, 2s): ≤ 3 µm
• Reproduzierbarkeit (Durchmesser X): ≤ 2 µm
• Auflösung (Z und X): 0.001 mm
• Messkraft (Z ; X): 3 N ; einstellbar
• Max. Wellengewicht: GMT500 = 60 kg; GMT1000 = 75 kg
• Gewicht des Instruments: GMT500 = 410 kg; GMT1000 = 610 kg

Anwendungen

• 100% Inline-Qualitätskontrolle von Wellen und zylindrischen Bauteilen
• Endkontrolle in der Werkstatt nahe Bearbeitungszentren
• Serienprüfung großer Stückzahlen und statistische Prozesskontrolle
• Integration in Qualitätsberichte und Rückverfolgbarkeit
