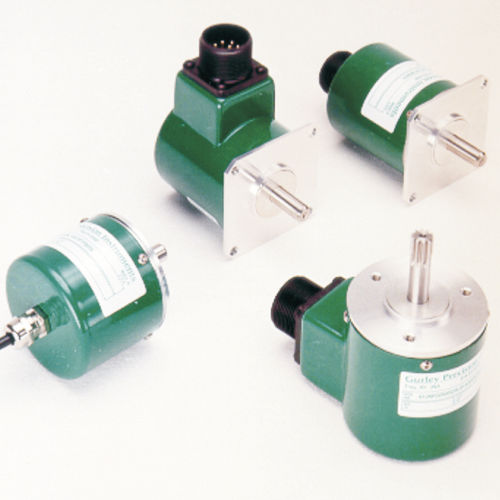

Inkrementaler Drehgeber 9x25 series

optischmit VollwelleRS-422

Die Serie 9X25 ist für den Einsatz in industriellen Anwendungen geeignet. Der optische Inkrementalgeber besteht aus einem differentiellen Fotodetektor, der für Signalstabilität sorgt. Das Gerät besteht außerdem aus einer separaten Platinelektronik, um die Zuverlässigkeit zu gewährleisten. Zusätzlich ist das Gerät mit einem differenziellen RS-422-Leitungstreiberausgang ausgestattet, um die Störsicherheit zu gewährleisten. Die Produktpalette bietet verschiedene Modelle wie 9125, 9225 und 9425. Die Serie 9x25 ist eine Familie von optischen Inkrementalgebern, die für industrielle Anwendungen entwickelt wurden, die eine hohe Auflösung und hohe Genauigkeit erfordern. Alle 9x25 haben folgende Eigenschaften gemeinsam:!LED-Beleuchtung für lange Lebensdauer (>100.000 Stunden)!Differential-Photodetektoren für Signalstabilität!Einplatinen-Elektronik für hohe Zuverlässigkeit!RS-422-Differenztreiberausgang für Störfestigkeit!Null-Index-Signal !Abgedichtete ABEC 7-Lager für Verschmutzungsresistenz!IP65-Abdichtung für raue Umgebungen (IP64 am Wellenausgang)Die Serie 9x25 ist in drei Grundmodellen erhältlich:Auflösungen bis zu 9000 Zyklen/Umdrehung (36.000 Zählungen/Umdrehung); optionale Indexformate; optionale Eingangsspannung.Zwei Leseköpfe für verbesserte Genauigkeit; ASIC für intern interpolierte Auflösungen bis zu 50.000 Zyklen/Umdrehung (200.000 Zählungen/Umdrehung); Watchdog-Schaltung. Gleich wie 9225, jedoch mit vier Leseköpfen für höchste Genauigkeit. Jeder 9425 enthält ein Genauigkeitsdiagramm.Modell 9125: Modell 9225: Modell 9425: Maximale Linienzahl69,0009,000MaxZyklen/Umdrehungmit interner Elektronik9,00050,000MaxZählungen/UmdrehungnachquadrierterErkennung36,000200,000Instrumentenfehler,±arcsec1,2452010Quadraturfehler,±elektrisch
