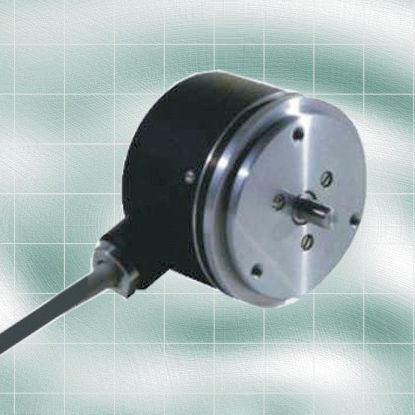

Die Serie R158 ist eine Reihe von optischen Inkrementalgebern von Gurley. Die Drehgeber sind für Operationen der Industrieklasse konzipiert, die eine optimale Auflösung und Genauigkeit erfordern.
Die Modelle der R158-Serie arbeiten mit Auflösungen von bis zu 250.000 Zyklen/Umdrehung bei 0 bis 70°C und 50.000 Zyklen/Umdrehung bei -40 bis 100°C. Sie verfügen über eine LED-Anzeige mit einer Lebensdauer von mehr als 100.000 Stunden. Die Drehgeber verfügen außerdem über Differential-Photodetektoren, die für eine gute Stabilität der Signale sorgen, und eine IP64-Dichtung für den Betrieb in rauen Umgebungen.
Die Serie R158 ist eine Familie optischer Inkrementalgeber, die für industrielle Anwendungen entwickelt wurde, die eine hohe Auflösung und hohe Genauigkeit erfordern. Alle R158 haben diese Eigenschaften gemeinsam:!Auflösungen bis zu 250.000 Zyklen/Umdrehung (1.000.000 Zählungen/Umdrehung) bei 0 bis 70°C und 50.000 Zyklen/Umdrehung (200.000 Zählungen/Umdrehung) bei -40 bis 100°C!LED-Beleuchtung für lange Lebensdauer (>100.000 Stunden)!Differential-Photodetektoren für Signalstabilität!Null-Index-Signal !IP64-Abdichtung für raue Umgebungen (IP65 verfügbar für Basiscodes A und B)Die Serie R158 ist in vier Grundmodellen erhältlich:Modell R158 Basiscode A: Konfiguration mit drei BefestigungslöchernModell R158 Basiscode B:Konfiguration mit vier BefestigungslöchernModell R158 Basiscode C:Heavy-Duty-Version; 40/60N radiale/axiale Lasten; Konfiguration mit drei Befestigungslöchern
Maximale Zeilenzahl auf der Scheibe5000Max. Zyklen/Umdrehung (Vierfach-Quadrate)250.000Max. Zählungen/Umdrehung (nach Vierfach-Dekodierung)1.000.000Interne Rechteckwellen-Interpolation1X, 2X, 5X, 10X, 16X, 25X, 50XKodierfehler, ± arcsec115, 30 für Zeilenzahlen >2.500; 75 <2.500Maximale Ausgangsfrequenz, kHz2.000 Zeilenzahl1X Quadrat
---
