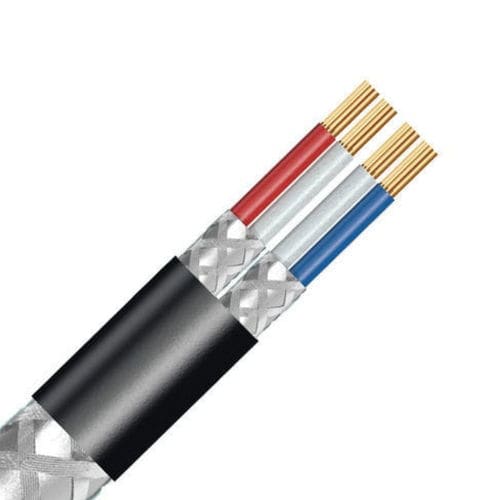

Industrie-Steuerungskabel KVVP

Aluminiumflexibelummantelt

Anwendungsbereich
Dieses Kabel ist für Steuer-, Überwachungs- und Schutzleitungen mit Nennspannung U0/U = 450/750 V und darunter ausgelegt, geeignet für Schaltschränke, Maschinensteuerungsfelder und Automatisierungsanlagen.

Materialien und Normen

• Leiter: sauerstofffreier Kupferdraht hoher Reinheit.
• Isolation: Polyethylen.
• Schirmung: Aluminiumfolie + hochdichte verzinnte Kupfergeflecht-Tressierung.
• Mantel: PVC.
• Norm: GB/T9330-2020.

Funktion in Steuer- und Überwachungssystemen
Sorgt für stabile Signalübertragung und zuverlässige Schutzleitungen in industriellen Steuer- und Überwachungsanwendungen und reduziert elektromagnetische Störungen in Signalleitungen.

Konstruktionsmerkmale

• Sauerstofffreier Kupferleiter für niedrigen Widerstand.
• Polyethylen-Isolierung für elektrische Integrität.
• Doppelschirmung (Aluminiumfolie + verzinntes Kupfergeflecht) zur Verringerung von EMI.
• PVC-Mantel für mechanischen Schutz und Flammwidrigkeit.
• Flexible Ausführung mit verschiedenen Leiteranzahlen (typisch: 2×1,0 mm² bis 12×1,0 mm² und 2×1,5 mm²).

Leistung und Betriebsbedingungen
Niedriger Leiterwiderstand und hohe Isolationswiderstände zur Sicherung der Signalqualität; Dauerbetriebstemperatur ≤ 70°C; Verlegetemperatur ≥ 0°C. Verbesserte Schirmung für industrielle Umgebungen zur Minimierung externer Störungen.

Typische Anwendungen

• Automatisierungssysteme und industrielle Steuerfelder (Sensoren, Aktoren, SPS).
• Reparatur und Modernisierung von Geräten — geeignet als Ersatz- oder Aufrüstkabel.
• Installationen, bei denen EMI-Schutz und Signalintegrität kritisch sind (Fabriken, Verarbeitungsanlagen, Überwachungssysteme).

Hauptvorteile

• Doppelschirmung für verbesserte EMI-Unterdrückung und Signaltreue.
• Optimierte Flexibilität für Verlegung in Schaltschränken und Kabelkanälen.
• Robuster PVC-Außenmantel für mechanischen Schutz.

Betriebsparameter (kurz)

• Nennspannung: U0/U = 450/750 V.
• Dauerbetriebstemperatur: ≤ 70°C.
• Verlegetemperatur: ≥ 0°C.
• Biegeradius: D < 25 mm → ≥ 4D; D ≥ 25 mm → ≥ 6D.
• Konstruktionsschichten: Leiter / Isolation / Schirm / Mantel.

Typische Konfigurationen und Kennwerte

• 2×1,0 mm² — Leiterstruktur: 1/1,13 mm; Isolation: 0,6 mm; Geflechtsdichte: 80%; Mantel: 1,2 mm; Außendurchmesser ≈ 8,0 mm; Max. Leiterwiderstand bei 20°C: 0,011 Ω/km; Min. Isolationswiderstand bei 70°C: 18,1 MΩ·km.
• 3×1,0 mm² — Außendurchmesser ≈ 8,4 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 4×1,0 mm² — Außendurchmesser ≈ 8,9 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 5×1,0 mm² — Außendurchmesser ≈ 9,6 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 6×1,0 mm² — Außendurchmesser ≈ 10,2 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 7×1,0 mm² — Außendurchmesser ≈ 10,2 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 8×1,0 mm² — Außendurchmesser ≈ 11,2 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 10×1,0 mm² — Außendurchmesser ≈ 13,0 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 12×1,0 mm² — Isolation: 0,6 mm; Mantel: 1,5 mm; Außendurchmesser ≈ 13,6 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 18,1 MΩ·km.
• 2×1,5 mm² — Leiterstruktur: 1/1,38 mm; Isolation: 0,7 mm; Geflechtsdichte: 80%; Mantel: 1,2 mm; Außendurchmesser ≈ 8,9 mm; Max R20°C: 0,011 Ω/km; Min R70°C: 12,1 MΩ·km.
