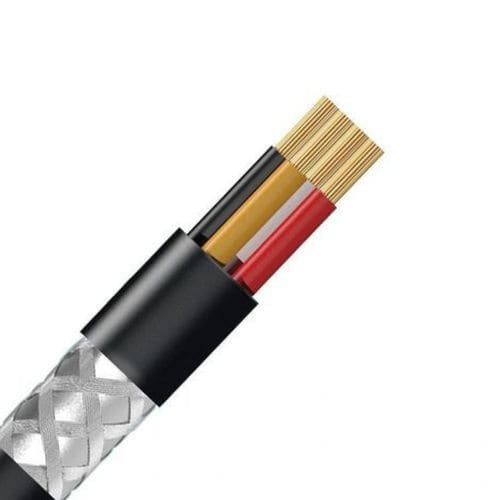

Industrie-Steuerungskabel KVV

ummantelt

Anwendungsbereich Dieses Produkt ist für Wechselstrom-Bemessungsspannungen U0/U von 450/750 V und darunter geeignet, einschließlich Steuer-, Überwachungs- und Schutzleitungen. Material und Ausführungsstandard

• Material: Leiter: hochreines, sauerstofffreies Kupfer; Isolierung: vernetztes Polyvinylchlorid (PVC); Mantel: raucharmes, halogenfreies Polyvinylchlorid (LSHF PVC / PE-Mantelmaterial in verschiedenen Formulierungen angegeben).
• Ausführungsnorm: GB/T 9330-2020.

Betriebliche Eigenschaften

• Langfristig zulässige Betriebstemperatur: nicht über 70°C.
• Verlege-/Installationstemperatur: nicht unter 0°C.
• Biegeradius: für Außendurchmesser D < 25 mm, minimaler Biegeradius = 4 × D; für Außendurchmesser D ≥ 25 mm, minimaler Biegeradius = 6 × D.

Hinweise zur Konstruktion Das Produkt verwendet sauerstofffreie Kupferleiter, um einen niedrigen Leiterwiderstand und eine verbesserte Signalintegrität zu erreichen. Die vernetzte PVC-Isolierung sorgt für Durchschlagfestigkeit und mechanische Beständigkeit. Die äußere Ummantelung ist raucharm und halogenfrei, um die Brandsicherheit zu erhöhen und die Schadstoffemissionen im Brandfall zu verringern. Parametertabelle Spezifikation | Leiteraufbau (mm) | Isolationsdicke (mm) | Manteldicke (mm) | Außendurchmesser Untergrenze (mm) | Außendurchmesser Obergrenze (mm) | Maximaler Leiterwiderstand bei 20℃ (Ω/KM) | Minimaler Leiterisolationswiderstand bei 70℃ (MΩ/KM) | Referenzstrom - Belastbarkeit (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Produktbeschreibung / Anwendungsfälle Das KVV-Steuerkabel mit Kupferkern, PVC-Isolierung und PE-Mantel ist für die Übertragung von Steuer- und Überwachungssignalen in der Industrieautomation, in Schalttafeln und in Steuerstromkreisen von Geräten vorgesehen. Typische Anwendungen sind SPS-E/A-Verbindungen, Sensor- und Aktorverdrahtung in Fabrikautomationslinien, Steuerverdrahtung in Maschinen und HVAC-Steuerstromkreise in Gebäuden. Das Kabel ist für Beschaffungs- und Konstruktionsteams, Systemintegratoren und Installateure gedacht, die eine robuste Signalintegrität und feuersichere Kabelkonstruktionen benötigen. Wichtige technische Merkmale und Konformitätsspezifikationen

• Hochreine sauerstofffreie Kupferleiter für niedrigen Widerstand und stabile Signalübertragung.
• Vernetzte PVC-Isolierung für dielektrischen Schutz und mechanische Robustheit.
• Raucharmer, halogenfreier Außenmantel zur Minimierung toxischer Emissionen bei Bränden und zur Verbesserung der Brandsicherheit.
• Zulässig für 450/750V Wechselstromkreise; konform mit GB/T 9330-2020.
• Spezifizierte Betriebstemperatur bis 70°C und Installationstemperatur nicht unter 0°C.

Vorteile

• Erhöhter Brandschutz und reduzierte Schadstoffemissionen (LSHF-Mantel).
• Modulare Leiterkonfigurationen zur Vereinfachung der Installation und zur Erzielung zuverlässiger Verbindungen.
• Kompatibilität mit gängigen Rangierverdrahtungs- und Steuerverdrahtungspraktiken für Industrie- und Gebäudeleitsysteme.

Karakteristika / technische Daten

• Bemessungsspannung: 450/750V AC.
• Leitermaterial: hochreines sauerstofffreies Kupfer.
• Isolierung: vernetztes PVC.
• Mantel: raucharmes, halogenfreies PVC (PE-Mantelvarianten angegeben).
• Normen: GB/T 9330-2020.
• Betriebstemperatur (kontinuierlich): bis zu 70°C.
• Mindeste Installationstemperatur: 0°C.
• Biegeradius: 4×D für D < 25 mm; 6×D für D ≥ 25 mm.
• Mehrere Leiter-/Größenoptionen verfügbar (siehe Parametertabelle oben für Leitergrößen, Durchmesser, Widerstand und Nennstrom).
