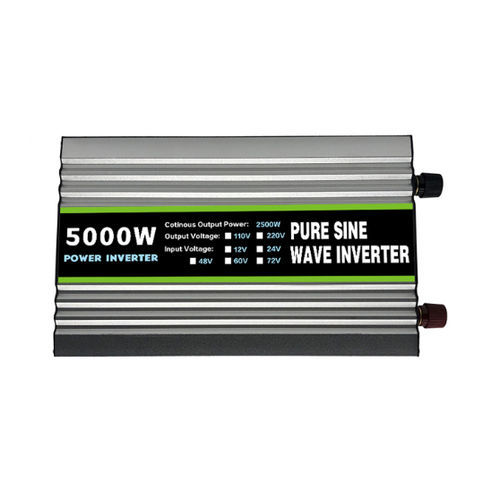

DC/AC-Inverter / Off-Grid VT-5000W

reiner SinusÜberlastkurzschlussfest

Kurzbeschreibung
Die VT-Serie Reiner-Sinus-Wechselrichter wandelt DC 12V/24V/48V/60V in AC-Ausgang (110V/220V/230V/240V je nach Konfiguration). Modelle reichen von VT-1000W bis VT-8000W mit Spitzenleistung bis 8000W und modellabhängigen Dauerleistungen.

Produktmerkmale

• SPWM-Topologie gesteuert durch MCU-Mikroprozessor zur Erzeugung einer reinen Sinuswelle, geeignet für empfindliche Elektroniklasten.
• Dynamische Stromregelung für stabilen Betrieb an induktiven, kapazitiven, ohmschen und gemischten Lasten.
• Umfassende Schutzfunktionen: Eingangsüberspannung/-unterspannung, Überlast, Übertemperatur und Ausgangskurzschlussschutz.
• Integriertes LCD zur Anzeige des Betriebszustands und von Fehlern.
• Anwendungen: Haushaltsgeräte, Beleuchtung, IT-Geräte, Bürogeräte, Elektrowerkzeuge, Bord-/Fahrzeugsysteme und Notstromversorgung. Geräte, die die Ausgangsleistung des Wechselrichters überschreiten oder sehr hohe Anlaufströme haben, können nicht unterstützt werden.

Technische Daten (Beispiel VT-5000W)
Produktmodell: VT-5000W
Marke: VOITA
Spitzenleistung: 5000W
Dauerleistung: 2500W
Eingangsspannung: DC 12V / 24V / 48V / 60V
Ausgangsspannung: AC 110V / 220V ±6V (modell-/konfigurationsabhängig)
Ausgangsfrequenz: 50Hz / 60Hz wählbar
Niederspannungsschutz: 12V ≤9.5V; 24V ≤19.5V; 48V ≤39V; 60V ≤53V
Überspannungsschutz: 12V ≥15.8V; 24V ≥30V; 48V ≥60V; 60V ≥72.5V
Niederspannungsalarm: 12V 10.2±0.5V; 24V 21±0.5V; 48V 43.2±0.5V; 60V 54±0.5V
Überhitzungsschutz: Schwellwert oberhalb 60% (modellabhängige Spezifikation)
Ausgangsform: Reine Sinuswelle (SPWM)
Produktgröße (VT-5000W): 315*180*140mm
Gewicht (VT-5000W): 4.3kg
Schutzfunktionen: Kurzschlussschutz; Verpolungsschutz; Batterieschutz bei Unterspannung; Batterie-Alarm bei Unterspannung; Batterieschutz bei Überspannung; Überlastschutz; Übertemperaturschutz

Serienübersicht (Modelle und Hauptspezifikationen)
Modelle: VT-1000W, VT-2000W, VT-3000W, VT-4000W, VT-5000W, VT-6000W, VT-8000W
Eingangsspannung (alle genannten Modelle): DC 12V / 24V / 48V / 60V
Ausgangsspannung (alle genannten Modelle): AC 220V - 240V (einige Modelle unterstützen 110V/220V)
Nenn-Dauerleistung (je Modell): VT-1000W 500W; VT-2000W 1000W; VT-3000W 1500W; VT-4000W 2000W; VT-5000W 2500W; VT-6000W 3000W; VT-8000W 4000W
Spitzenleistung (je Modell): VT-1000W 1000W; VT-2000W 2000W; VT-3000W 3000W; VT-4000W 4000W; VT-5000W 5000W; VT-6000W 6000W; VT-8000W 8000W
Frequenz: 50-60Hz
Typische Effizienz: ~90%
Größe (je Modell): VT-1000W 210*103*60mm; VT-2000W 286*103*60mm; VT-3000W 288*157*75mm; VT-4000W 305*150*75mm; VT-5000W 315*180*140mm; VT-6000W 355*180*140mm; VT-8000W 460*180*140mm
Gewicht (je Modell): VT-1000W 0.8kg; VT-2000W 1.1kg; VT-3000W 1.8kg; VT-4000W 2.2kg; VT-5000W 4.3kg; VT-6000W 4.7kg; VT-8000W 6.2kg

Spezifikationen

• Serienname / Modellfamilie: VT (VT-1000W bis VT-8000W).
• Eingangsspannungsbereich: DC 12V / 24V / 48V / 60V.
• Ausgangsspannung: AC 110V / 220V / 230V / 240V (modell-/konfigurationsabhängig).
• Ausgangsfrequenz: 50Hz / 60Hz.
• Ausgangsform: Reine Sinuswelle (SPWM).
• Schutzfunktionen: Eingangsüberspannung, Eingangsunterschpannung, Überlast, Übertemperatur, Kurzschluss, Verpolung, Batteriehoch-/tiefschutz und Alarme.
• Anzeige: LCD zur Zustands- und Fehleranzeige.
• Wirkungsgrad: ca. 90% (modellabhängig).
