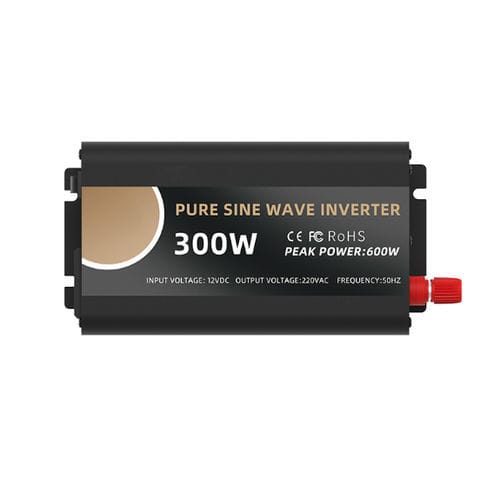

DC/AC-Inverter / Solar VT series

Off-Gridreiner Sinus12VDC

Leistungsbeschreibung
Ein Wechselrichter wandelt Gleichstrom (Batterien, Solarmodule, Windturbinen etc.) in Wechselstrom um. Die VT-Serie nutzt Hochfrequenz-Wandlung mit einem Ferrittransformator, wodurch Baugröße und Gewicht gegenüber herkömmlichen Blechtransformatoren reduziert werden. Die Ausgangsspannung ist eine echte Sinuskurve vergleichbar mit dem Netz; Verbraucher, deren Leistung die Nennleistung des Wechselrichters nicht überschreitet, können direkt versorgt werden.

Geeignet für

• Verschiedene Industrie- und Haushaltsgeräte
• Beleuchtungssysteme
• IT-Geräte und Büroelektronik
• Elektrowerkzeuge und leichte Maschinen
• Bordeinrichtungen (Fahrzeuge, Wohnmobile, Boote)
• Außen- und Notstromversorgung

Kurzdaten
Eingangsspannung: 12V / 24V / 48V / 60V / 72V DC
Ausgangsspannung: 110V / 240VAC (umschaltbar)
Garantie: 2 Jahre

Abmessungen & Gewicht (Varianten)
VT-300U: 183×110×60mm / 1,0kg
VT-600U: 228×173×76mm / 2,0kg
VT-1000U: 310×173×76mm / 3,0kg
VT-1500U: 360×173×76mm / 3,6kg

Technische Parameter (Kurzüberblick)
Modelle: 300W | 500W | 1000W | 1500W
Ausgangsleistung: 300W | 500W | 1000W | 1500W
Anzeigetyp: 300W - LED; 500W/1000W/1500W - LCD
Eingangsspannungsoptionen: 12V / 24V / 48V / 60V / 72V DC
Eingangsbereich: 12V System 10–15V; 24V System 20–30V; 48V System 40–60V; 60V System 50–75V; 72V System 60–90V
Unterspannungsschutz: 12V (10.0V ±0.3) | 24V (20.0V ±0.3) | 48V (40.0V ±0.3) | 60V (50.0V ±0.3) | 72V (60.0V ±0.3)
Überspannungsschutz: 12V (15.0V ±0.3) | 24V (30.0V ±0.3) | 48V (60.0V ±0.3) | 60V (75.0V ±0.3) | 72V (90.0V ±0.3)
Wiederanlaufspannung: 12V (13.2V ±0.3) | 24V (25.5V ±0.3) | 48V (51.0V ±0.3) | 60V (65.0V ±0.3) | 72V (78.0V ±0.3)
Leerlaufstrom: 0.35A | 0.40A | 0.60A | 0.70A
Überlastschutz: >110% der Nennleistung
Ausgangsfrequenz: 50Hz / 60Hz
Wellenform: Reine Sinuswelle
THD: ≤3%
Wirkungsgrad: ≈90%
Kühlung: Lüfterkühlung
Überhitzungsschutz: bei ca. 80° ±5°C

Modellspezifische Highlights
VT-1000U: Eingang 12V/24VDC; Ausgang 220V/230V/240VAC; Dauerleistung 800W; Spitzenleistung 1600W; Laderstrom 20A; Abmessungen 309×180×142mm; Gewicht 3,5kg
VT-1500U: Eingang 12V/24VDC; Ausgang 220V/230V/240VAC; Dauerleistung 1500W; Spitzenleistung 3000W; Laderstrom 20A; Abmessungen 384×180×142mm; Gewicht 4,35kg
VT-2000U: Eingang 12V/24VDC; Dauerleistung 2000W; Spitzenleistung 4000W; Laderstrom 20A; Abmessungen 454×180×142mm; Gewicht 5,3kg
VT-3000U: Eingang 12V/24VDC; Dauerleistung 3000W; Spitzenleistung 6000W; Laderstrom 20A; Abmessungen 529×180×142mm; Gewicht 6,6kg

Technische Merkmale / Spezifikationen

• Serie / Modellfamilie: VT-Serie (VT-300U, VT-600U, VT-1000U, VT-1500U, etc.)
• Eingangsspannung: 12V / 24V / 48V / 60V / 72V DC
• Betriebsbereiche: 12V (10–15V), 24V (20–30V), 48V (40–60V), 60V (50–75V), 72V (60–90V)
• Ausgangsspannung: 110V / 220VAC (umschaltbar)
• Ausgangsfrequenz: 50Hz / 60Hz
• Ausgangswellenform: Reine Sinuswelle
• Nennleistungsoptionen: 300W, 500W, 1000W, 1500W (und größere VT-Modelle)
• Leerlaufstrom je Modell: 0.35A (300W); 0.40A (500W); 0.60A (1000W); 0.70A (1500W)
• Schutzschwellen wie oben angegeben
• Anzeige: LED (300W) / LCD (500W und größer)
• THD: ≤3%
• Wirkungsgrad: ≈90%
• Kühlung: Lüfter
• Überhitzungsschutz: ca. 80°±5°C
