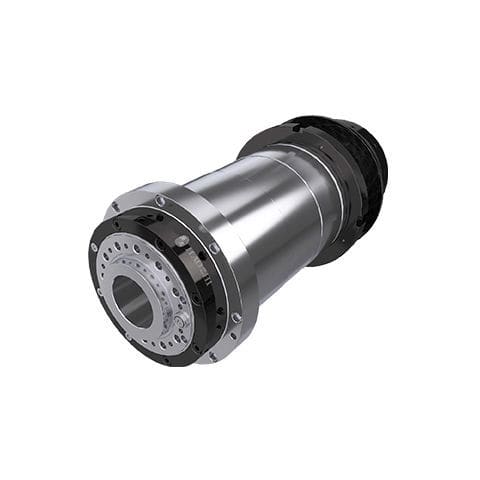

Schneidspindel DGZC-20045A2-FWC

BearbeitungDrehmit Riemenantrieb

Dieses Produkt ist eine Art Schwerlast-Drehmaschine mit extern angetriebener Spindel, deren maximale Drehzahl 4.500 U/min beträgt. Mit A2-6 Nase Design, kann es mit Φ200mm V-förmigen Riemenscheibe sowie 8" und 10" Futter und Ölzylinder konfiguriert werden. Sie eignet sich für das Fertigdrehen (FT) und die Nachbearbeitung von Stahlteilen, Guss und Nichteisenmetallen sowie für die Installation der CNC-Drehmaschine Modell 52 und der Dreh-Fräs-Verbundwerkzeugmaschine. Als eine Art Drehmaschine mit extern angetriebener Spindel, die die Anforderungen der Nachbearbeitung erfüllt, wird sie hauptsächlich für die Bearbeitung in Bereichen wie Automobil, Luft- und Raumfahrt und Hardware eingesetzt. Merkmale 1.Anwendung von Hochleistungslagern Durch den Einsatz von Lagern kann eine Steifigkeit von ≥800N/μm erreicht werden. Das Produkt kann für 5mm Nachschneiden von rostfreiem Stahl mit einer hohen Effizienz verwendet werden. 2.Vielfältige Konfiguration Riemenscheibe und Kodiermodus können je nach Anforderung angepasst werden. Auswuchtsorte - G0.4 Nasenform - A2-6 Kegel der Bohrung - 1:20 Kegelhüpfung (mm) - ≤0,003 Springen der Stirnfläche (mm) - ≤0,003 Springen bei 300 mm Standardstange - ≤0,01 Lagermodell - NN3018+NN3020+2x100B durchmesser der Durchgangsbohrung (mm) - φ66 Kodierung Riemenscheibe - 8M Gewicht (kg) - 84 Einbauart - Horizontaler Einbau A - φ200 B - φ240 C - φ106 D - φ130 L - 541.45 L1 - 300 L2 - 14
