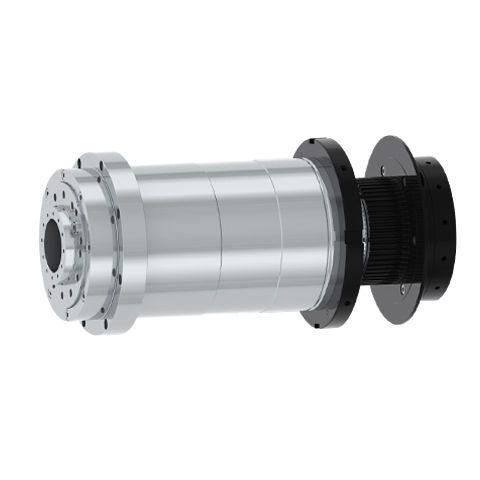

Bearbeitungsspindel DGZC-20045A-FWC

FräsDrehAuswerfen

Dieses Produkt ist eine Art Schwerlast-Drehbank mit extern angetriebener Spindel, deren maximale Drehzahl 4.500 U/min beträgt. Mit A2-6-Nase Design, kann es mit Φ200mm und 8M synchronen Riemenscheiben sowie 8" und 10" Spannfutter und Ölzylinder konfiguriert werden. Sie eignet sich für das Fertigdrehen (FT) und die Nachbearbeitung von Stahlteilen, Guss und Nichteisenmetallen sowie für die Installation der CNC-Drehmaschine Modell 52 und der Dreh-Fräs-Verbundwerkzeugmaschine. Als eine Art Drehbank mit extern angetriebener Spindel, die die Anforderungen an die Nachbearbeitung erfüllt, wird sie hauptsächlich für die Bearbeitung in Bereichen wie der Automobilindustrie, der Luft- und Raumfahrt und der Hardware eingesetzt. Merkmale 1.Anwendung von Hochleistungslagern Durch den Einsatz von Lagern kann eine Steifigkeit von ≥800N/μm erreicht werden. Das Produkt kann für 5mm Nachschneiden von rostfreiem Stahl mit einer hohen Effizienz verwendet werden. 2.Vielfältige Konfiguration Riemenscheibe und Kodiermodus können je nach Anforderung angepasst werden. Auswuchtsorte - G0.4 Nasenform - A2-6 Kegel der Bohrung - 1:20 Kegelhüpfung (mm) - ≤0,003 Stirnseitenhüpfung (mm) - ≤0,003 Springen bei 300 mm Standardstange - ≤0,01 Lagermodell - NN3020+NN3018+2x100B durchmesser der Durchgangsbohrung (mm) - φ66 Kodierung Riemenscheibe - 8M Gewicht (kg) - 81 Einbauart - Horizontaler Einbau A - φ200 B - φ240 C - φ106 D - φ130 L - 554.5 L1 - 300 L2 - 14
