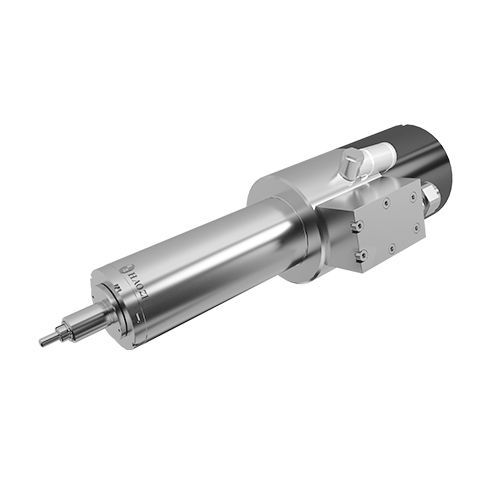

Bearbeitungs-Motorspindel DGZ-03380

zum FräsenSpindelmit Asynchronmotor

Produktübersicht
Die DGZ-03380 ist eine Dentalspindel Φ33 mm für kompakte Fräseinheiten und erreicht bis zu 80.000 U/min bei einer Dauerleistung (S1) von 0,45 kW. Sie verfügt über eine DB121-Einzugszange, Keramikkugellager und ein luftgekühltes System für präzise zahnmedizinische Bearbeitung.

Hauptspezifikationen (Zusammenfassung)
Durchmesser: Φ33 mm
Maximale Drehzahl: 80.000 U/min
Leistung (S1 100%): 0,45 kW
Leistung (S6 40%): 0,54 kW
Drehmoment (S1): 0,1 N·m
Drehmoment (S6 40%): 0,12 N·m

Technische Daten (vollständige Tabelle)
Spindelmodell: DCZ-03380/0.5-PG
Werkzeugschnittstelle: DB121 Einziehzange
Lagertyp: Keramikkugellager
Max. Frequenz: 1.000 Hz
Motorsystem: Asynchronmotor
Nennspannung: 60 V
Nennstrom S1: 6,7 A; S6: 8,0 A
Kühlsystem: Luftkühlung (28-30 L/min)
Luftdichtungs-Gasdurchfluss: 26115*41*7 40Ω 60WL/min (Druck 0,02-0,05 MPa)
Werkzeugwechsel: Zylinder (24 V)
Motortemperatursensor: KTY
Treiber: ID106-3T005GB; Bremswiderstand: Aluminium 115×41×7, 40 Ω, 60 W; DC-Versorgung: 500 W, 60 V

Anwendungen
Entwickelt für dentales Fräsen und restaurative Arbeitsabläufe auf kompakten Geräten, bei denen hohe Drehzahlen und stabile Spindelleistung erforderlich sind.

Charakteristiken / Technische Spezifikationen

• Modell: DGZ-03380 (techn. Ref.: DCZ-03380/0.5-PG)
• Durchmesser: Φ33 mm
• Maximale Drehzahl: 80.000 U/min
• Dauerleistung S1: 0,45 kW; Spitzenleistung S6: 0,54 kW
• Drehmoment S1: 0,1 N·m; S6: 0,12 N·m
• Werkzeugschnittstelle: DB121 Einziehzange
• Lager: Keramikkugellager
• Kühlung: Luftkühlung (28-30 L/min)
• Nennspannung: 60 V; Nennstrom S1/S6: 6,7 A / 8,0 A
• Motortyp: Asynchronmotor; Max. Frequenz: 1.000 Hz
• Werkzeugwechsel: Zylinder (24 V)
• Motortemperatursensor: KTY
• Gewicht: 2,1 kg; Vibrationsgeschwindigkeit: 1,0 mm/s
• Treiber: ID106-3T005GB; Bremswiderstand: Aluminium 115×41×7, 40 Ω, 60 W; DC-Versorgung: 500 W, 60 V
