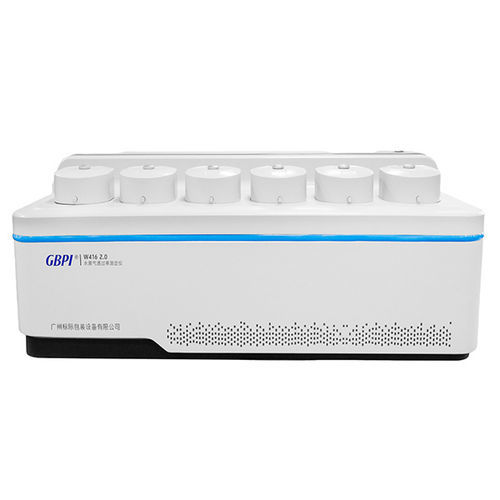

Wasserdampf-Durchlassgra-Tester W416 2.0

Sensorfür pharmazeutische Anwendungenfür die Elektronik

Produkteinführung
Der Messgerät für Wasserdampfdurchgang W416 2.0 ist ein weiterentwickeltes Präzisionsgerät, hergestellt gemäß GB/T 26253, ASTM F1249 und internationalen Normen. Auf Basis einer patentierten Infrarot-Feuchtesensortechnologie ermöglicht es WVTR-Messungen über einen breiten Bereich für Materialien mit hoher, mittlerer und niedriger Barriere. Weit verbreitet für Folien, Platten, Papier, Verpackungen und Materialien in den Bereichen Lebensmittel, Pharma, Medizinprodukte, Körperpflege, Photovoltaik und Elektronik; geeignet für Offline- und Online-Prüfungen in der Verpackungsindustrie.

Prüfprinzip
Die aufbereitete Probe wird in der Prüfkammer fixiert und teilt diese in einen feuchten und einen trockenen Bereich. Komprimierte Luft strömt in die feuchte Kammer, trockenes Stickstoff (Trägergas) in die trockene Kammer mit definiertem Durchfluss. Aufgrund des Feuchtigkeitsgefälles permeiert Wasserdampf in die Trockenkammer und wird zum Infrarotsensor transportiert. Der WVTR-Wert wird aus dem elektrischen Sensorsignal berechnet.

Entsprechende Normen

• ISO 15106-2
• ISO 21760-1
• ASTM F1249
• GB/T 26253
• JIS K7129-2
• Chinesisches Arzneibuch 4010
• YBB 00092003

Technische Daten
Item | Wert
Messbereich | 0,002 ~ 100 g/(m²·24h)
Wiederholbarkeit | 0,005 oder 2% (je nachdem, welcher Wert größer ist)
Auflösung | 0,0001 g/(m²·24h)
Temperaturbereich | 15 ~ 45 °C
Temperaturgenauigkeit | ±0,1 °C
Feuchtigkeitsbereich | 5 ~ 90 %RH, 100 %RH
Feuchtigkeitsgenauigkeit | ±1 %RH
Messfläche | 50,24 cm²
Probengröße | Φ100 mm
Probendicke | ≤ 3 mm
Prüfkammern | 6 Kanäle (unabhängige Daten)

Hauptmerkmale

• Patentierter hochpräziser Infrarot-Feuchtesensor mit sehr hoher Stabilität und Auflösung bis 0,0001 g/(m²·24h).
• Automatisches Pneumatiksystem, Ein-Tasten-Probenklemmung, hervorragende Dichtigkeit und einfache Bedienung.
• Präzise Temperatur- und Feuchtigkeitsregelung: ±0,1 °C, ±1 %RH für stabile Messergebnisse.
• 6 unabhängige Prüfkammern für hohe Durchsatzraten.
• Echtzeit-Anzeige von bis zu fünf Kurven: WVTR-Zeit, Temperatur-Zeit, Feuchte-Zeit, Durchfluss-Zeit und Spannungs-Zeit.
• Intelligentes Betriebssystem mit Audit-Trail und mehrstufiger Benutzerverwaltung, GMP-konform.
• Kalibrierung rückführbar auf nationale Referenzsubstanzen (GBW(E)130543 / GBW(E)130544).
• Unterstützung für Labor-IoT-Plattform: Fernverwaltung von Daten, Ferndiagnose und Ressourcen-Download.

Anwendungen

• Kunststofffolien — PET, PE, BOPP, Verbundfolien, biologisch abbaubare Folien, metallisierte Folien.
• Platten — Pharmazeutische Hartplatten, Metall-Verbundplatten, Gummiplatten.
• Papier & Karton — Beschichtete Papiere, Aluminiumpapier, Papier-Kunststoff-Verbundstoffe.
• Medizinische Pflaster — Wundpflaster, transdermale Pflaster, medizinische Verbände.
• Verpackungskomponenten — Flaschen, Tuben, Schalen, Beutel und Kunststoffbehälter.

Eigenschaften / Technische Spezifikationen

• Modell: W416 2.0
• Messbereich: 0,002 ~ 100 g/(m²·24h)
• Auflösung: 0,0001 g/(m²·24h)
• Wiederholbarkeit: 0,005 oder 2% (je nachdem, welcher Wert größer ist)
• Temperaturbereich: 15 ~ 45 °C; Genauigkeit: ±0,1 °C
• Feuchtigkeitsbereich: 5 ~ 90 %RH, 100 %RH; Genauigkeit: ±1 %RH
• Messfläche: 50,24 cm²; Probengröße: Φ100 mm; Probendicke: ≤ 3 mm
• Prüfkammern: 6 unabhängige Kanäle
• Sensor: Patentierter Infrarot-Feuchtesensor
• Normen: GB/T 26253, ASTM F1249, ISO 15106-2, ISO 21760-1, JIS K7129-2, Chinesisches Arzneibuch 4010, YBB 00092003
