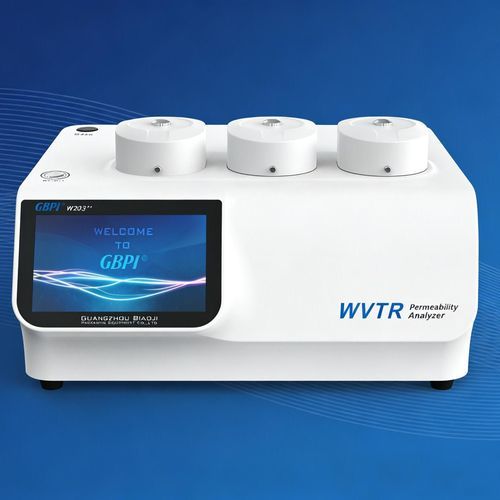

Wasserdampf-Durchlassgra-Tester W203 2.0

Sensorfür die ElektronikLabor

Produktbeschreibung
Das W203 2.0 wurde auf Basis des elektrolytischen Prüfprinzips entwickelt und gemäß GB/T 21529, ISO 15106-3 und weiteren internationalen Normen konstruiert und gefertigt. Es misst die Wasserdampf-Übertragungsrate (WVTR) von Proben unter geregelter Temperatur und Luftfeuchte und ist ausgelegt für Barrierefolien und -platten in Displays, Photovoltaik, Chip- Packaging, Pharma, Lebensmittelverpackung und verwandten Bereichen.

Prüfprinzip
Das W203 2.0 verwendet die elektrolytische Methode: Die vorbehandelte Probe wird zwischen eine feuchte und eine trockene Kammer eingespannt; befeuchtetes Stickstoff strömt auf die feuchte Seite und trockener Stickstoff (Trägergas) auf die trockene Seite mit festem Durchfluss. Der durch die Probe permeierte Wasserdampf wird vom trockenen Stickstoff zum elektrolytischen Sensor transportiert; der WVTR wird aus dem elektrischen Signal des Sensors berechnet.

Konforme Normen

• Chinesische Pharmakopöe 2025 Methode 4010
• GB/T 21529-2008
• ISO 15106-3
• DIN 53122-2
• YBB 00092003-2015
• ASTM F3299
• JIS K7129-3

Technische Spezifikationen
Messbereich: 0.001 ~ 40 g/(m²·24h) (Film & Sheet)
Auflösung: 0.0001 g/(m²·24h)
Temperaturbereich: 15 ~ 45 °C
Temperaturgenauigkeit: ±0.1 °C
Feuchtebereich: 5 ~ 90%RH
Feuchtegenauigkeit: ±1%RH
Messfläche: 50.24 cm²
Probengröße: Ø100 mm
Prüfkammern: 3 Kanäle (unabhängige Daten)

Hauptmerkmale

• Elektrolytischer Hochsensitivitätssensor für ultraniedrige WVTR-Messungen, geeignet für moderne Elektronik, Photovoltaik und Displays.
• Automatisches pneumatisches Spannsystem mit One-Key-Verriegelung für konsistente Probenabdichtung.
• Präzise Temperatur- und Feuchteregelung: ±0.1 °C und ±1%RH.
• Drei unabhängige Prüfkammern zur Steigerung des Durchsatzes und paralleler Prüfungen.
• 11,6-Zoll HD-Touchscreen mit Echtzeit-Kurvenanzeige.
• Intelligentes Betriebssystem mit Audit-Trail, mehrstufigen Benutzerrechten und GMP-Konformität.
• Kalibrierung mit nationalen Referenzstoffen für rückverfolgbare und verlässliche Ergebnisse.

Anwendungen

• Display-Materialien: LCD-Dichtmittel, SiNx-Passivierungsfilme, modifiziertes PET usw.
• Chip-Packaging: FR-4, BT-Harz, PI-Substrate, ABF-Filme, Keramiksubstrate.
• Solar-Materialien: Backsheets, Butyl-Filme, ALD-Al2O3, EVA/POE-Filme.
• Verpackungskomponenten: Pharmazeutische Tuben, BFS-Flaschen, Infusionsschläuche, Behälter.
• Pharma & Lebensmittel: Ultra-Barrier-Folien und Verpackungen für medizinische und Lebensmittelanwendungen.

Produktdaten

• Brand: GBPI
• Model: W203 2.0
• Produktursprung: CHINA
• Messbereich: 0.001 ~ 40 g/(m²·24h)
• Auflösung: 0.0001 g/(m²·24h)
• Temperaturbereich / Genauigkeit: 15 ~ 45 °C / ±0.1 °C
• Feuchtebereich / Genauigkeit: 5 ~ 90%RH / ±1%RH
• Messfläche: 50.24 cm²
• Probengröße: Ø100 mm
• Prüfkammern: 3 Kanäle (unabhängige Daten)
