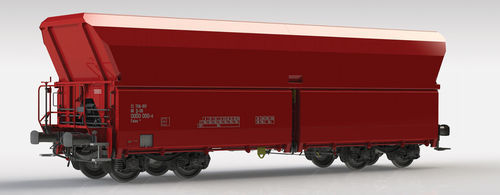

Transporter auf Rädern Falns 184

mit Kipper

Eigenschaften

• Selbstentladender offener Trichterwagen, geeignet für den Transport wetterbeständiger Schüttgüter, hauptsächlich Kalkstein.
• Schnelles Entladen erfolgt durch seitliche Entleerung über vier Türen, alle hydraulisch betätigt. Die Hydraulik wird von einer achsgetriebenen Pumpe gespeist; für den Notbetrieb ist auf der Plattform eine manuell zu bedienende Pumpe vorhanden.
• Ausführung nach TSI, EN und UIC für den RIV- und TEN RIV-Verkehr.

Betriebsmerkmale

• Zwei mögliche Entladebreiten: 3.750 mm oder 4.300 mm.
• Steuerung der Entladung von beiden Seiten des Wagens möglich.
• Die Türen können über bis zu drei Öffnungs-/Schließzyklen mit gespeicherter Energie aus einer hydraulischen Akkumulationspumpe betrieben werden.
• Dichtigkeit der Türen: geeignet für Körnung > 1 mm.

Parameter (Tabelle)
Radsatzlast: 22,5 t / Achse
Spurweite: 1.435 mm
Lichtraumprofil: G1-TSI
Bremssystem: "S"
Bremstyp: GP-A-K
Max. Geschwindigkeit bei 90,0 t: 100 km/h
Max. Geschwindigkeit (leer): 120 km/h
Klimabedingung: T<RIV>
R_min: 75,0 m
Länge über Puffer: 12.540 mm
Leergewicht: ~ 23,7 t
Nutzlast: ~ 66,3 t
Ladevolumen: 77,0 m3
Ladeöffnung: 11.702 x 1.868 mm
Entladelänge: 10.508 mm (gesamt)
Entladebreite: 3.750 oder 4.300 mm
Neigungsblechwinkel: 49°
Anzahl der Sektionen: 2
Material der Wanne: Baustahl (Kohlenstoffstahl)
Radsatztyp: BA 628.5 (K), BA 629.5 (K)
Türbetätigung: Hydraulisch


Technische Daten

• Modell: Falns 184
• Ladevolumen: 77,0 m3
• Radsatzlast: 22,5 t / Achse
• Spurweite: 1.435 mm
• Lichtraumprofil: G1-TSI
• Bremssystem: "S"
• Bremstyp: GP-A-K
• Max. Geschwindigkeit bei 90,0 t: 100 km/h
• Max. Geschwindigkeit (leer): 120 km/h
• Minimaler Kurvenradius (R_min): 75,0 m
• Länge über Puffer: 12.540 mm
• Leergewicht: ~ 23,7 t
• Nutzlast: ~ 66,3 t
• Ladeöffnung: 11.702 x 1.868 mm
• Entladelänge (gesamt): 10.508 mm
• Entladebreiten (Optionen): 3.750 mm oder 4.300 mm
• Anzahl der Sektionen: 2
• Material der Wanne: Kohlenstoffstahl
• Radsatztypen: BA 628.5 (K), BA 629.5 (K)
• Türbetätigung: Hydraulisch (achsgetriebene Hydraulikpumpe + manuelle Notpumpe)
• Ausgelegt nach: TSI, EN, UIC für RIV- und TEN RIV-Verkehr
