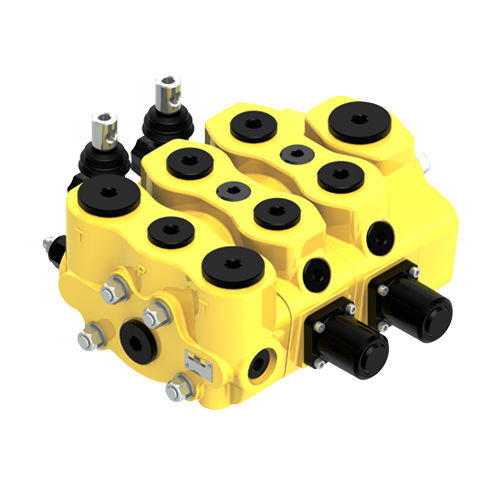

Hydraulik-Wegeventil / Sektional 250L GS series

Schiebervorgesteuert

Sektionalventile, d.h. Sektional-Wegeventile, sind hochflexibel und verfügen über verschiedene Hilfsventile wie z.B. Antischock-, Antikavitations-, elektrohydraulisch vorgesteuerte Entlastungsventile, hydraulisch vorgesteuerte Entlastungsventile usw. Im Allgemeinen haben Sektionalventile Rückschlagventile für jede Arbeitssektion sind von 1 bis 12 Sektionen mit Hydraulikkreisläufen mit offener Mitte und geschlossener Mitte. Verschiedene Sektionen werden zusammen verwendet, wie z.B. Reihen-, Parallel- oder Tandem-Kreislaufventile. Auch Sektionsventile können Zwischenpumpen- und Tanksektionen haben. ARBEITSBEDINGUNGEN Dieser Katalog zeigt technische Spezifikationen und Diagramme, die mit Mineralöl mit einer Viskosität von 46 mm2/s - 46cSt bei 40°C Temperatur gemessen wurden. Nenndurchflussleistung 250 l/min Max. Durchfluss 380 l Betriebsdruck (max.)Serienparalleler (Tandem-)Kreis315 bar4600 psi Gegendruck (max.) am Ausgangsanschluss T25 bar360 psi Interne Leckage A(B)®TDp=100 bar - 1450 psi Flüssigkeit und Ventil bei 40°C4cm3/min.0,24 in3/min. Hydraulikflüssigkeit Mineralisches Grundöl Flüssigkeitstemperatur mit NBR-Dichtungen von - 20° bis 80°C mit FPM (VITON)-Dichtungen von - 20° bis 100°C Viskositätsarbeitsbereichvon 15 bis 75 mm2/von 15 bis 75 cSt Min.12 mm2/s12 cSt Max.400 mm2/s400 cSt Max. Grad der Verunreinigung 19/16 - ISO 4406
