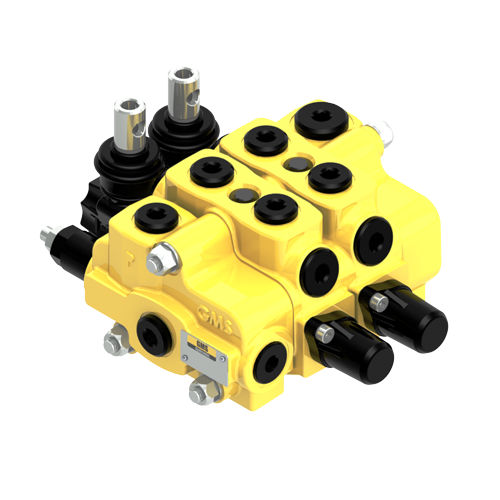

Hydraulik-Wegeventil / Sektional 50L GS series
Schiebervorgesteuert

Hydraulik-Wegeventil / Sektional
Hydraulik-Wegeventil / Sektional
Hydraulik-Wegeventil / Sektional
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Schieber
Steuerung
vorgesteuert
Weitere Eigenschaften
Sektional
Durchsatz

50 l/min (13 us gal/min)

Druck

315 bar (4.569 psi)

Beschreibung

Sektionalventile, d.h. Sektional-Wegeventile, sind hochflexibel und verfügen über verschiedene Hilfsventile wie z.B. Antischock-, Antikavitations-, elektrohydraulisch vorgesteuerte Entlastungsventile, hydraulisch vorgesteuerte Entlastungsventile usw. Im Allgemeinen haben Sektionalventile Rückschlagventile für jede Arbeitssektion sind von 1 bis 12 Sektionen mit Hydraulikkreisläufen mit offener Mitte und geschlossener Mitte. Verschiedene Sektionen werden zusammen verwendet, wie z.B. Reihen-, Parallel- oder Tandem-Kreislaufventile. Auch Sektionsventile können Zwischenpumpen- und Tanksektionen haben. ARBEITSBEDINGUNGEN Dieser Katalog zeigt technische Spezifikationen und Diagramme, die mit Mineralöl mit einer Viskosität von 46 mm2/s - 46cSt bei 40°C Temperatur gemessen wurden. Nominale Durchflussrate: 50 l/min Max. Durchfluss: 70 l Betriebsdruck (max.): Serienparalleler (Tandem-)Kreislauf315 bar4600 psi Gegendruck (max.): am Ausgangsanschluss T 25 bar360 psi Interne Leckage A(B)®TDp=100 bar - 1450 psi Flüssigkeit und Ventil bei 40°C:3cm3/min.0,18 in3/min. Hydraulische Flüssigkeit: Mineralisches Grundöl Flüssigkeitstemperatur: mit NBR-Dichtungen von - 20° bis 80°C mit FPM (VITON)-Dichtungen von - 20° bis 100°C Die Viskosität: betriebsbereich:von 15 bis 75 mm2/s von 15 bis 75 cSt Min.: 12 mm2/s12 cSt Max.:400 mm2/s400 cSt Max. Grad der Verunreinigung 19/16 - ISO 4406 Anzugsdrehmoment der Zugstangen: (Schraubenschlüssel 13) 30 Nm22 lbft

---
