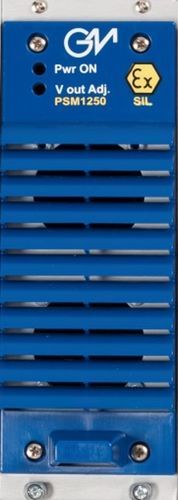

19"-Rack-Stromversorgung PSM1250

AC/DCgesteuertEinfachausgang

Das Netzteil PSM1250 ist eine eloxierte Aluminiumeinheit für das PSS1250. Das Netzteil liefert eine Ausgangsspannung von 24 VDC und 50 A. Module können parallel auf dem PSS1250 mit Lastverteilungsschaltungen geschaltet werden, die die Stromlast gleichmäßig auf jedes Netzteilmodul verteilen, um die Zuverlässigkeit zu erhöhen und die interne Leistungsabgabe zu reduzieren. Das Netzteil akzeptiert Wechselstromquellen von 110 bis 240 VAC (+/- 10%). - SIL 3 für NE-Last gemäß IEC 61508:2010, mit einem einzelnen PSM1250-Modul oder mehreren PSM1250-Modulen in redundanter Konfiguration (siehe ISM0219 für weitere Informationen). - SIL 1 für ND-Last gemäß IEC 61508:2010, mit einem einzelnen PSM1250-Modul (siehe ISM0219 für weitere Informationen). - SIL 2 für ND-Last gemäß IEC 61508:2010, mit mehreren PSM1250-Modulen in redundanter Konfiguration (siehe ISM0219 für weitere Informationen). - Systematische Fähigkeit SIL 3. - 2 universelle AC-Eingangsleitungen, nominal 110 bis 240 VAC (±10%) (48 bis 62 Hz). - Leistungsfaktorkorrektur. - Installation in Zone 2 / Div. 2 Gefahrenbereichen mit heiß austauschbaren Modulen. - EMV-Kompatibilität gemäß EN61000-6-2, EN61000-6-4. - ATEX, IECEx, UL & C-UL, TÜV-Zertifizierungen. - TÜV-Funktionale Sicherheitszertifizierung. - Getestet für maritime Anwendungen. - Hochregulierter Ausgang von 24 VDC, 50 A, für PSM1250-Modul. - Über- und Unterspannungsalarmüberwachung. - 3 redundante Überspannungsschutzmaßnahmen. - Redundante parallele Verbindungen mit Lastverteilung. - Reduziert die Leistungsabgabe (in paralleler/redundanter Konfiguration) durch Ersetzen einer Schottky-Diode durch eine Mosfet-Aktive-Ideal-Diode. - 89% Effizienz bei 230 VAC Eingang und 24 VDC Ausgang bei voller Last. - Lüftergeschwindigkeitsregelung abhängig von Umgebungstemperatur und Ausgangsleistung. - Hohe Lastsicherungsbruchfähigkeit ohne Unterbrechung des Betriebs. - Modul für 19” oder 9” oder 7” Rack-Einheit, 4 U hoch, eloxiertes Aluminium, langlebiges Metallgehäuse. - Tropikalisierung für elektronische Komponenten. - Modulparameter sind über Modbus RTU RS-485-Diagnoseausgang sichtbar (mit PSO1250-Diagnosen nur für 19” oder 9” Rack-Einheiten). Technische Spezifikationen: - Versorgung: - AC-Eingangsspannung: nominal 110 bis 240 VAC (±10%), Frequenzbereich 48 bis 62 Hz. - Leistungsfaktorkorrektur (AC-Eingang): 0.98 typ.@230VAC, 0.995 typ.@115VAC, Volllast. - Effizienz @24VDC Ausgang (Volllast): besser als 89 % @ 230 VAC und 86% @ 115 VAC. - Maximale interne Leistungsabgabe @24VDC Ausgang (Volllast): 150 W @ 230 VAC; 195 W @ 115 VAC. - AC-Eingangsstrom (sinusförmig bei Volllast) @24VDC Ausgang: 14.2A @100VAC, 12.2 A @115 VAC, 6.1 A @230 VAC. - Einschaltstrom: 37 A Spitze @ 264 VAC; 32 A Spitze @ 230 VAC; 16 A Spitze @ 115 VAC. - AC-Eingangsverbindung: Schraubklemmenblöcke geeignet für 4mm² Drähte auf PSS1250 Rückwandplatine. - Isolierung: - Eingang zu Ausgang Isolierung: 2500 Vrms (Routine-Test). - Eingang zu Erdung Isolierung: 1500 Vrms (Routine-Test). - Erdung zu Ausgang Isolierung: 500 Vrms (Routine-Test). - Ausgang oder Erdung zu Fehlerkontakt Isolierung: 500 Vrms (Routine-Test). - Ausgang: - Spannung: 24 VDC (einstellbar von 21 bis 28 VDC). - Regelung: 0.4 % für eine 100 % Laständerung. - Stabilität: 0.01 % für eine 20 % Netzspannungsänderung. - Ripple: ≤ 250 mVpp. - Ausgangsstrom: 50 A nominal (@24VDC Ausgang). Parallele Verbindung für Redundanz mit Lastverteilungskapazität innerhalb ±5 % der Ausgangsspannungseinstellung. - Ausgangsleistung: bis zu 1300 W nominal (@28VDC Ausgang). - Ausgangsanstiegszeit: 2.5 s. - Dynamische Antwort: 2 ms für 0-100% Laständerung (Überschwingen ±1.5% der Vout-Einstellung). - Verbindung: M6-Schraubklemmen auf Kupferschienen geeignet für Kabelschuhe (mindestens 6.5 mm Lochdurchmesser) mit 16mm² Draht auf PSS1250 Rückwandplatine. - Haltezeit bei Volllast: 20 ms (AC-Eingang). - Überspannungsschutz: Ausgang begrenzt auf 30 VDC plus zwei redundante Crowbars für Überspannungsschutz bei 30 VDC. - Gute Leistungsanzeige: - Ausgang gut: 19.5 V ≤ Vout ≤ 29.5 V. - Anzeige: über LCD-Bildschirm auf PSO1250 und Modbus RTU RS-485-Protokoll. - Signalisierung: spannungsfreies SPST-Relais normalerweise erregt (Kontakt geschlossen), bei Über-/Unterspannung deaktiviert (Kontakt offen). - Kontaktbewertung: 2 A 50 VAC 100 VA, 2 A 24 VDC 48 W (ohmsche Last). - Verbindung: Schraubklemmenblöcke geeignet für 1.5 mm² Drähte auf PSS1250 Rückwandplatine. - Umweltbedingungen: - Betriebstemperaturgrenzen: -40 bis +70°C linear reduziert 65-70% Last über 50°C. - Relative Luftfeuchtigkeitsgrenzen: 95 %, bis zu 55 °C. - Transport-, Lagertemperaturgrenzen: -45 bis +85 °C. - Maximale Höhe: 2000 m ü.d.M. - Mechanisch: - Montage: Nur verwendbar mit 7” oder 9” oder 19” Rack-Einheit, 4 Einheiten hoch. 7” oder 9” Rack-Einheit für Wandmontage, in einem Schrank. 19” Rack-Einheit für Wandmontage oder für Front-Rack-Montage, in einem Schrank. - Gewicht: 2.2 kg. - Standort: Installation in sicherem Bereich/nicht gefährlichen Standorten oder Zone 2, Gruppe IIC T4 oder Klasse I, Division 2, Gruppe A,B,C,D, T4. - Schutzklasse: IP 20, offener Typ. - Abmessungen: Breite 60 mm, Tiefe 345 mm, Höhe 172 mm.
