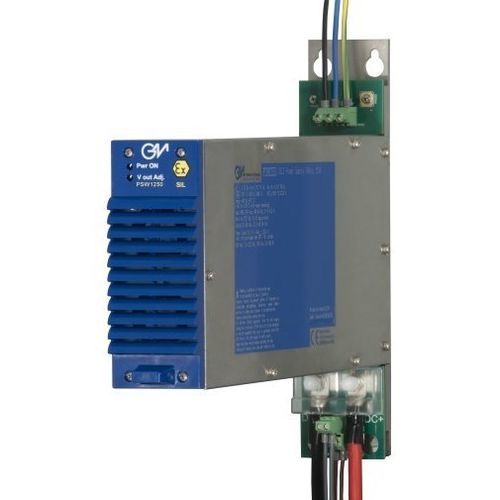

Wandmontierte Stromversorgung PSW1250

AC/DCgesteuerteinstellbar

Das Netzteil PSW1250 ist ein Gerät aus Edelstahl AISI 304. Das Netzteil liefert 24Vdc, 50 A Ausgang. PSW1250-Geräte können mit Lastverteilungsschaltungen parallel geschaltet werden, die die Stromlast gleichmäßig auf die einzelnen Netzteile verteilen, um die Zuverlässigkeit zu erhöhen und die interne Verlustleistung zu verringern. Das Netzteil kann mit Wechselstromquellen mit einem Nennspannungsbereich von 110 bis 240 Vac (±10%) betrieben werden. SIL 3 für NE-Last gemäß IEC 61508:2010, mit einem PSW1250-Modul oder mehreren PSW1250-Modulen in redundanter Konfiguration (siehe ISM0220 für weitere Informationen).SIL 1 für ND Load nach IEC 61508:2010, mit einem PSW1250-Modul (siehe ISM0220 für weitere Informationen).SIL 2 für ND Load nach IEC 61508:2010, mit mehreren PSW1250-Modulen in redundanter Konfiguration (siehe ISM0220 für weitere Informationen).Systematische Fähigkeit SIL 3.Leistungsfaktorkorrektur.Installation in explosionsgefährdeten Bereichen der Zone 2/Div. 2.EMV-Kompatibilität nach EN61000-6-2, EN61000-6-4.ATEX, IECEx, UL & C-UL, TÜV-Zertifizierung.TÜV-Zertifizierung für funktionale Sicherheit.Geprüft für maritime Anwendungen.Hochgeregelter Ausgang von 24 Vdc, 50 A, für PSW1250-Modul.Unter- und Überspannungsalarmüberwachung.3 redundante Parallelschaltungen mit Lastverteilung.Reduziert die Verlustleistung (in paralleler/redundanter Konfiguration) durch Ersetzen einer Schottky-Diode durch eine Mosfet Active Ideal Diode.89% Wirkungsgrad bei 230 Vac Eingang und 24 Vdc Ausgang und Volllast.Lüfterdrehzahlregelung in Abhängigkeit von der Umgebungstemperatur und der Ausgangsleistung.Hochlast-Sicherungsabschaltung ohne Betriebsunterbrechung.Tropenschutz für elektronische Komponenten.Technische Daten:AC Eingangsspannung: nominal 110 bis 240 Vac (±10%), Frequenzbereich 48 bis 62 Hz.Leistungsfaktor-Korrektur (AC Eingang): 0.98 typ.@230Vac, 0.995 typ.@115Vac, Volllast.Wirkungsgrad @24Vdc out (Volllast): besser als 89% @ 230 Vac und 86% @ 115 Vac.Max. interne Verlustleistung @24Vdc out (Volllast): 150 W @ 230 Vac; 195 W @ 115 Vac.AC-Eingangsstrom (sinusförmig bei Volllast) @24Vdc out: 14.2 A @ 100 Vac, 12,2 A @ 115 Vac, 6,1 A @ 230 Vac.Einschaltstrom: 37 A Spitze @ 264 Vac; 32 A Spitze @ 230 Vac; 16 A Spitze @ 115 Vac.AC-Eingangsanschluss: Schraubklemmenblöcke für 4mm²-Drähte.Isolierung Eingang-Ausgang: 2500 Veff (Routinetest).Isolierung Eingang-Erde: 1500 Vrms (Routinetest).Isolierung Erde-Ausgang: 500 Vrms (Routinetest).Isolierung Ausgang oder Erde-Erde zu Fehlerkontakt: 500 Vrms (Routinetest).Ausgangsspannung: 24 Vdc (einstellbar von 21 bis 28 Vdc).Regelung: 0.4% bei einer 100%igen Laständerung.Stabilität: 0,01% bei einer 20%igen Netzspannungsänderung.Restwelligkeit: ≤ 250 mVpp.Ausgangsstrom: 50 A nominal (@24Vdc out). Parallelschaltung für Redundanz mit Lastverteilungsmöglichkeit innerhalb von ±5% der Ausgangsspannungseinstellung.Ausgangsleistung: bis zu 1300 W nominal (@28Vdc out).Ausgangsanstiegszeit: 2,5 sDynamisches Verhalten: 2 ms für 0-100% Laständerung (Überschwingen ±1,5% der Vout-Einstellung)Ausgangsanschluss: M6-Schraubklemmen auf Kupferschienen, die für Kabelschuhe geeignet sind (mindestens 6,5 mm Lochdurchmesser) mit 16mm² Draht.Haltezeit bei Volllast: 20 ms (AC-Eingang).Überspannungsschutz: Ausgang begrenzt auf 30 Vdc plus zwei redundante Brechstangen für Überspannungsschutz bei 30 Vdc.Ausgang gut: 19,5 V ≤ Vout ≤ 29,5 VSignalisierung: spannungsfreies SPST-Relais, normalerweise erregt (Kontakt geschlossen), fällt bei Über-/Unterspannung ab (Kontakt offen).Kontaktbelastbarkeit: 2 A 50 Vac 100 VA, 2 A 24 Vdc 48 W (ohmsche Last)Signalanschluss: Schraubklemmen für 2,5 mm² Drähte.Betriebstemperaturgrenzen: -40 bis +70°C, linear abnehmend, 65-70% Last über 50°C.Relative Luftfeuchtigkeit: 95%, bis 55°C.Transport- und Lagertemperaturgrenzen: -45 bis +85°C.Maximale Höhe: 2000 m über NN.Montage: Wandmontage in einem Schrank.Gewicht: ca. 3,5 kg.Einsatzort: Installation im sicheren Bereich/an nicht gefährlichen Orten oder Zone 2, Gruppe IIC T4 oder Klasse I, Division 2, Gruppe A,B,C,D, T4.Schutzart: IP 20, offener Typ.Abmessungen: Breite 60,70 mm, Tiefe 362,53 mm, Höhe 261 mm.
