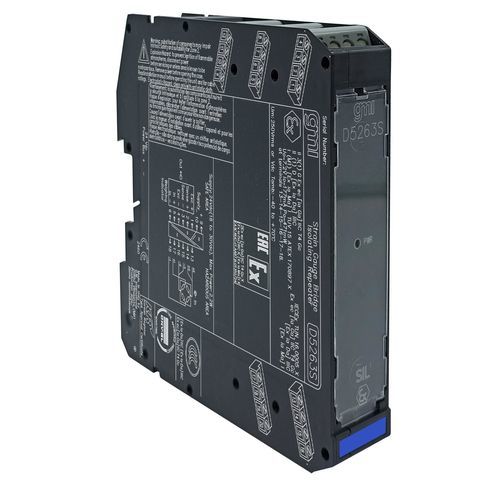

Wägezellen-Transmitter D5263S

Das Wägezellen-/Dehnungsmessstreifen-Brückenrepeatermodul D5263 ist eine Einheit, die für Anwendungen geeignet ist, die die SIL 2-Stufe in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Gerät fungiert als transparente, galvanisch isolierte Schnittstelle zwischen einem Wägeindikator im sicheren Bereich und einer Wägezelle (oder einer Gruppe von Wägezellen) im gefährlichen Bereich; es erscheint an den Klemmen des Indikators als eine einzelne Wägezelle, die der im Feld entspricht. Es liefert eine vollständig potentialfreie Versorgungsspannung mit Fernerkennungsfähigkeit für die Wägezelle im Gefahrenbereich und wiederholt, während es das mV-Signal isoliert, um eine Last im sicheren Bereich in Abhängigkeit von der Referenzspannung des Host-Systems zu steuern. Es können bis zu vier 350 Ω-Wägezellen, fünf 450 Ω-Wägezellen oder zehn 1000 Ω-Wägezellen parallel angeschlossen werden. Die Spannungsreferenz (Seite des sicheren Bereichs) wird als externe Versorgung eingestellt.SIL 2 / SC 3Eingang aus Zone 0Installation in Zone 2Dehnungsmessstreifen-Brücke Transparenter RepeaterBis zu vier 350 Ω-Wägezellen parallelHohe GenauigkeitDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische DatenVersorgungTyp24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme75 mA @ 24 Vdc mit vier angeschlossenen 350 Ω-Wägezellen, typisch.Verlustleistung1,8 W @ 24 Vdc mit vier angeschlossenen 350 Ω-Wägezellen, typisch.EingangstypBis zu vier 350 Ω-Wägezellen parallel oder bis zu fünf 450 Ω-Wägezellen parallel oder bis zu zehn 1000 Ω-Wägezellen parallel.Integrationszeit12,5 ms.Brückenspeisespannung4,0 Vdc nominal.Brückenausgangssignal1 bis 4 mV/V.AusgangstypGleich wie das Eingangssignal.Ausgangsimpedanz500 Ω, typisch.Erregerspannungextern angelegt zwischen 4 V und 15 V.Übertragungskennlinielinear.Ansprechzeit≤ 20 ms (10 bis 90 % Schrittänderung).LeistungsRef. Bedingungen24 V Versorgung, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 0,003 % Eingangs-FSR, nach Systemkalibrierung.Linearitätsgenauigkeit≤ ± 0,002 % Eingangs-FSR.Kurzschluss≤ ± 0,002 % Eingangs-FSR bei einer Änderung von 1 °C.IsolationPrüfspannungI.S. In/Out 2,5 kV; I.S. In/Supply 2,5 kV; Out/Supply 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 7,2 V, Io = 177 mA, Po = 471 mW an den Klemmen 13-14-15-16-17-18. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70°C.MontageTypDIN-Rail 35 mm, mit oder ohne Power Bus.Gewichtetwa 165 g.Anschlussdurch polarisierte steckbare Trenn-Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Status: AKTIVKanäle: 1Zertifizierungen:ATEX, IECEx, EMC, Ex, Maritim, Metrologisch, SIL
