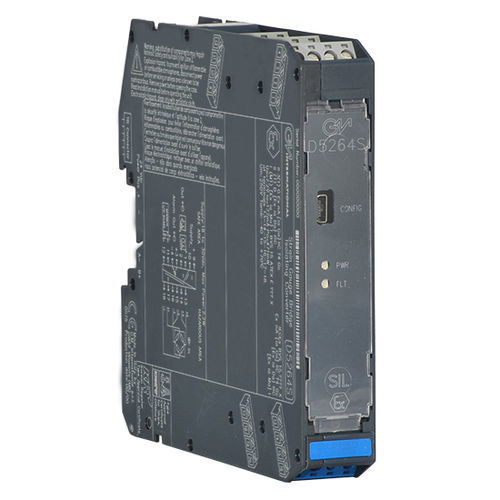

Digitaler Wägezellen-Transmitter D5264S

Das Modul D5264 (Wägezellen/Dehnungsmessstreifen-Brückenwandler) ist ein Gerät, das für Anwendungen geeignet ist, die die SIL 2-Stufe in sicherheitsrelevanten Systemen für Hochrisikoindustrien erfordern. Das Gerät fungiert als galvanisch getrennte Schnittstelle, die zwischen einer SPS/DCS im sicheren Bereich und einer Wägezelle (oder einer Gruppe von Wägezellen) im gefährlichen Bereich installiert wird. Es können bis zu vier 350 Ω-Wägezellen, fünf 450 Ω-Wägezellen oder zehn 1000 Ω-Wägezellen parallel angeschlossen werden. Es liefert eine vollständig potentialfreie Versorgungsspannung mit Fernerkennungsfähigkeiten für Wägezellen in explosionsgefährdeten Bereichen und wandelt das mV-Signal der Wägezelle in ein 0/4-20 mA-Signal um, das sowohl als Stromquelle als auch als Stromsenke dient. Das Modul ist außerdem mit einem PhotoMOS-Alarmausgang ausgestattet. Ein Modbus-Ausgang ist ebenfalls vorhanden, um eine Schnittstelle zur SPS/DCS über digitale Kommunikation zu schaffen.SIL 2 / SC 3Eingang aus Zone 0Installation in Zone 2Isolierter Dehnungsmessstreifen-BrückenwandlerBis zu vier 350 Ω-Wägezellen parallel0/4-20 mA Ausgangsstrom als Quelle/SenkeModbus RTU RS-485 für Überwachung und KonfigurationAutomatische Kalibrierung vor OrtVoll programmierbare BetriebsparameterHochpräziser, μP-gesteuerter A/D-WandlerDrei-Port-Isolierung, Eingang/Ausgang/VersorgungTechnische Daten:VersorgungTyp24 Vdc nom (18 bis 30 Vdc), verpolungssicher.Stromaufnahme90 mA @ 24 Vdc mit vier angeschlossenen 350 Ω-Wägezellen und 20 mA-Ausgang, typisch.Verlustleistung2,1 W @ 24 Vdc mit vier angeschlossenen 350 Ω-Wägezellen und 20 mA-Ausgang, typisch.EingangTypBis zu vier 350 Ω-Wägezellen (Parallelschaltung). bis zu fünf 450 Ω-Wägezellen (Parallelschaltung). bis zu zehn 1000 Ω-Wägezellen (Parallelschaltung).Integrationszeit100 ms (langsam) oder 12,5 ms (schnell).Brückenspeisespannung4,0 Vdc nominal.Brückenausgangssignal1 bis 4 mV/V.AusgangTyp0/4 bis 20 mA, bei max. 400 Ω Last, strombegrenzt bei 24 mA.Ansprechzeit≤ 20 ms (10 bis 90 %-Schritt).AlarmAuslösepunktbereichinnerhalb der Nenngrenzen des Eingangssensors.EIN-AUS-Verzögerungszeit0 bis 1000 s, 100 ms-Schritt.Hystereseinnerhalb der Nenngrenzen des Eingangssensors.Ausgangsspannungsfreier SPST-PhotoMOS: 100 mA, 60 Vdc (≤ 1 V Abfall).Modbus-SchnittstelleTypModbus RTU RS-485 bis zu 115,2 kbps für Überwachung/Konfiguration/Steuerung.EingangsleistungRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 0,05 % FSR.Linearitätsgenauigkeit≤ ± 0,02 % FSR.Temperatureinfluss≤ ± 0,002 % FSR bei einer Änderung von 1 °C.AusgangsleistungRef. Bedingungen24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibriergenauigkeit≤ ± 0,05 % FS.Linearitätsgenauigkeit≤ ± 0,05 % FS.Temperatureinfluss≤ ± 0,01 % FS auf Null/Spanne bei einer Änderung von 1 °C.IsolationTest VoltageI.S. In/Out 2,5 kV; I.S. In/Modbus Out 2,5 kV; I.S. In/Supply 2,5 kV; Out/Supply 500 V; Modbus Out/Supply 500 V; Out/Modbus Out 500 V; Out/Alarm Out 500 V; Alarm Out/Modbus Out 500 V; Supply/Alarm Out 500 V.UmgebungsbedingungenBetriebstemperaturgrenzwerte -40 bis +70 °C.Lagertemperaturgrenzwerte -45 bis +80 °C.SicherheitsbeschreibungAusrüstungZugehörige Geräte und nicht funkende elektrische Ausrüstung.SicherheitsparameterUo = 7,2 V, Io = 177 mA, Po = 471 mW an den Klemmen 13-14-15-16-17-18. Um = 250 Vrms oder Vdc, -40 °C ≤ Ta ≤ 70°C.MountingTypeDIN-Rail 35 mm, mit oder ohne Power Bus oder auf Custom Term. Board.Gewichtca. 160 g.AnschlussDurch polarisierte, steckbare, trennbare Schraubklemmenblöcke zur Aufnahme von Anschlüssen bis zu 2,5 mm² (13 AWG).AbmessungenBreite 22,5 mm, Tiefe 123 mm, Höhe 120 mm.Zertifizierungen:ATEX, IECEx, EMC, Ex, Maritime, Metrological, SIL-Zertifikate für verschiedene Regionen verfügbar (siehe Links zur Dokumentation).Merkmale / Technische Daten:Modell: D5264SKanäle: 1Status: ACTIVEProduct lifecycle policy: ACTIVEinbau: DIN-Schiene 35 mmGewicht: ca. 160 gAbmessungen: Breite 22,5 mm, Tiefe 123 mm, Höhe 120 mm
