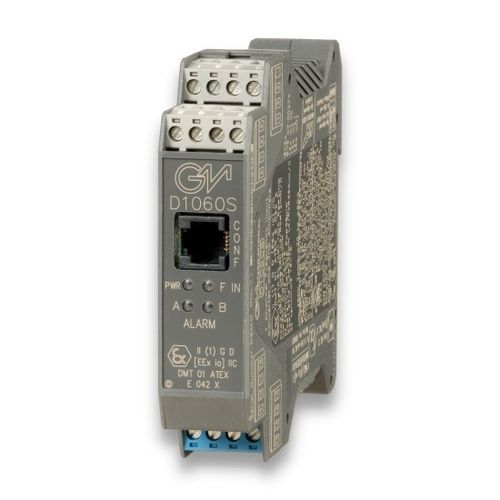

Signalwandler Signalisolator / Impuls D1060S

digitalanalogRepeater

Der einkanalige DIN-Schienen-Frequenzimpulsumsetzer, -Wiederholer und -Auslöseverstärker D1060S wandelt und wiederholt ein Niederpegel-Frequenzsignal von einem magnetischen Aufnehmer, einem Kontakt, einem Näherungssensor, einem Transistorsensor mit offenem Kollektor oder einem TTL-CMOS-Sensor, der sich in einem explosionsgefährdeten Bereich befindet, in ein 0/4-20-mA- oder 0/1-5-V- oder 0/2-10-V-Signal zur Ansteuerung einer Last im sicheren Bereich. Der Repeater-Ausgang kann direkt, geteilt durch 10, 100, 1000, 10000, 100000, 1000000 oder mit Alarmfunktion programmiert sein. Ein unabhängiger Alarmauslösungsverstärker ist ebenfalls vorhanden. Der Alarm aktiviert bzw. deaktiviert einen optogekoppelten SPST-Transistor mit offenem Kollektor für Hoch-, Tief- oder Tiefstwert-Alarmfunktionen. Der Alarmauslösepunkt ist über den gesamten Eingangssignalbereich einstellbar. Wenn der Repeaterausgang als Alarmausgang verwendet wird, bietet das Gerät zwei unabhängige Alarme.Eingang von Zone 0 (Zone 20), Division 1, Installation in Zone 2, Division 2.Magnetischer Pick-up, Näherungseingangssensor.Frequenzbereich DC bis 50 KHz Eingang.Repeaterausgang direkt oder geteilt durch 10, 100, 1000, 10000, 100000 oder 1000000.0/4-20 mA, 0/1-5 V, 0/2-10 V Ausgangssignal linear oder invertiert.Hochpräziser, µP-gesteuerter Wandler.Dreipolige Isolierung, Eingang/Ausgang/Versorgung.EMV-Kompatibilität nach EN61000-6-2, EN61000-6-4.Vollständig programmierbare Betriebsparameter.Hohe Dichte, 1-Kanal-Wandler, Repeater und Auslöseverstärker pro Gerät.250 Vrms (Um) max. zulässige Spannung für die mit der Barriere verbundenen Instrumente.Status: SPARE-ONLYNext: OBSOLETE (2025-12-31)Kanäle: 1Technische Daten:Versorgungsspannung12-24 Vdc nom (10 bis 30 Vdc) verpolungssicher, Restwelligkeit innerhalb der Spannungsgrenzen ≤ 5 Vpp.Stromaufnahme60 mA bei 20 mA Ausgang und eingeschalteten Transistoren.Verlustleistung1,3 W bei 24 V Versorgung, 20 mA Ausgang und eingeschalteten Transistoren.Max. Leistungsaufnahme bei 30 V Versorgungsspannung, Überlast, Transistorausgang erregt und PPC1090 angeschlossen, 1,9 W.EingangTypMagnetischer Impulsaufnehmer, Kontakt, Näherungsschalter nach EN60947-5-6, Open-Collector-Transistor für Frequenzsignal bis 50 KHz, TTL CMOS.Empfindlichkeit des magnetischen Aufnehmers≥ 20 mVpp bis 100 Hz Eingang, ≥ 50 mVpp bis 1 KHz, ≥ 100 mVpp bis 5 KHz, ≥ 500 mVpp bis 20 KHz, ≥ 1 Vpp bis 50 KHz.SchaltstrompegelEIN ≥ 2,1 mA, AUS ≤ 1,2 mA, Schaltstrom ≈ 1,65 mA ± 0,2 mA Hysterese (für Näherungs- oder Transistoreingang).Äquivalenzquelle8 V 1 KΩ typisch (8 V ohne Last, 8 mA Kurzschluss).Integrationszeit100 msAuflösung/Darstellung1 mHz für den 50 Hz-Bereich, 10 mHz für den 500 Hz-Bereich, 100 mHz für den 5 KHz-Bereich, 1 Hz für den 50 KHz-Bereich.Eingangsbereich0 bis maximal 50,5 KHz.BurnoutTypSkalierung des analogen Ausgangssignals bei Verlust des Eingangssignals.AusgangTyp0/4 bis 20 mA, bei max. 600 Ω Lastquellenbetrieb, strombegrenzt bei 22 mA oder 0/1 bis 5 V oder 0/2 bis 10 V Signal, begrenzt bei 11 V.Auflösung1 µA Stromausgang oder 1 mV Spannungsausgang.Übertragungscharakteristiklinear direkt oder invertiert.Ansprechzeit≤ 50 ms (10 bis 90 % Schrittänderung).Ausgangswelligkeit≤ 20 mVeff bei 250 Ω Last.Repeater-AusgangTypSpannungsfreier SPST optogekoppelter Open-Kollektor-Transistor.Ausgangsfaktordirekt 1:1 oder geteilt durch 10, 100, 1000, 10000, 100000 oder 1000000.Open-Kollektor-Nennleistung100 mA bei 35 Vdc (≤ 1,5 V Spannungsabfall).Ableitstrom≤ 50 µA bei 35 VdcFrequenzgang50 KHz maximalAlarmAuslösepunktbereichinnerhalb der Nenngrenzen des Eingangsbereichs (siehe Eingang für Schrittauflösung).Verzögerungszeit0 bis 1000 s, 100 ms Schritt.Hysterese0 bis 5 Hz für den 50-Hz-Bereich, 0 bis 50 Hz für den 500-Hz-Bereich, 0 bis 500 Hz für den 5-KHz-Bereich, 0 bis 5 KHz für den 50-KHz-Bereich (siehe Eingangsvisualisierungsparameter für die Schrittauflösung).Ausgangsspannungsfreier optogekoppelter Open-Collector-Transistor SPST.Open-Collector-Nennleistung100 mA bei 35 Vdc (≤ 1,5 V Spannungsabfall).Leckstrom≤ 50 µA bei 35 Vdc.EingangsleistungTypRef. Bedingungen 24 V Versorgung, 250 Ω Last, 23 ± 1 °C Umgebungstemperatur.Kalibrier- und Linearitätsgenauigkeit≤ ± 0,05 % des Skalenendwerts des gewählten Eingangsbereichs.Temperatureinfluss≤ ± 0,005 % des Skalenendwerts des Eingangsbereichs bei einer Änderung von 1 °C.AusgangsleistungTypeRef. Bedingungen 24-V-Versorgung, 250-Ω-Last, 23 ± 1 °C Umgebungstemperatur.Kalibrierungsgenauigkeit≤ ± 0,1 % des SkalenendwertsLinearitätsfehler≤ ± 0,05 % des Skalenendwerts.Versorgungsspannungseinfluss≤ ± 0,05 % des Skalenendwerts bei einer Änderung der Versorgungsspannung von minimal bis maximal.Lasteinfluss≤ ± 0,05 % des Skalenendwerts bei einer Änderung des Lastwiderstands von 0 bis 100 %.Temperatureinfluss≤ ± 0,01 % des Nullpunkts und der Spanne bei einer Änderung um 1 °C.IsolationPrüfspannungI.S. In/Out 1,5 KV; I.S. In/Supply 1,5 KV; Analog Out/Supply 500 V; Analog Out/Digitals Out 500 V; Digital Outs/Supply 500 V; Digital Out/Digitals Out 500 V;UmgebungsbedingungenBetriebstemperaturgrenzen -20 bis + 60 °C, relative Luftfeuchtigkeit max. 90 % nicht kondensierend, bis 35 °C.Lagertemperaturgrenzen - 45 bis + 80 °C.SicherheitsbeschreibungSicherheitsparameterUo/Voc = 10,9 V, Io/Isc = 1,1 mA, Po/Po = 3 mW an den Klemmen 13-16. Uo/Voc = 15,5 V, Io/Isc = 13 mA, Po/Po = 48 mW an den Klemmen 14-15. Uo/Voc = 10,9 V, Io/Isc = 23 mA, Po/Po = 60 mW an den Klemmen 15-16. Ui/Vmax = 30 V, Ci = 0 nF, Li = 0 nH an den Klemmen 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60°C.MontageTypEN/IEC60715 TH 35 DIN-Schiene.Gewichtetwa155g.AnschlussdurchpolarisierteStecktrennschraubklemmenfürAnschlüssebiszu2,5 mm2.EinsatzortSicherer Bereich/nicht explosionsgefährdete Bereiche oder Zone 2, Gruppe IIC T4, Klasse I, Division 2, Gruppen A, B, C, D Temperaturcode T4 und Klasse I, Zone 2, Gruppe IIC, IIB, IIA T4 Installation.SchutzartIP 20.AbmessungenBreite 22,5 mm, Tiefe 99 mm, Höhe 114,5 mm.Zertifizierungen: ATEX, IECEx, UL, FM, INMETRO, Maritime, Metrologische Zertifikate für die Serie D1000 verfügbar.Konformitätserklärungen: EU-Konformitätserklärung Serie D1000, G3-Konformität, etc.
