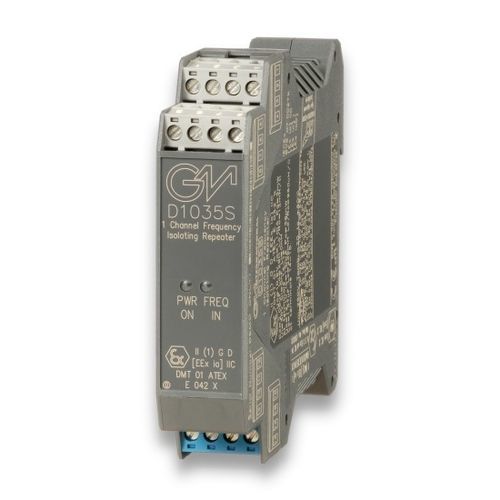

Strom-Repeater D1035S

isoliertfür DIN-Schiene

Der einkanalige Frequenz-Impuls-Verstärker D1035S für DIN-Schienen wiederholt ein Niedrigpegel-Frequenzsignal von einem magnetischen Aufnehmer, einem Kontakt, einem Näherungssensor, einem Transistorsensor mit offenem Kollektor oder einem TTL-CMOS-Sensor, der sich in einem explosionsgefährdeten Bereich befindet, in ein Impulssignal, um eine Last im sicheren Bereich zu steuern.Eingang aus Zone 0 (Zone 20), Division 1, Installation in Zone 2, Division 2.Magnetischer Pick-up- oder Näherungseingangssensor.Eingangsfrequenzbereich von 0 bis 50 KHz.Dreipolige Isolierung, Eingang/Ausgang/Versorgung.EMV-Kompatibilität gemäß EN61000-6-2, EN61000-6-4.Vor-Ort-Programmierbarkeit über DIP-Schalter.250 Vrms (Um) max. zulässige Spannung für die mit der Barriere verbundenen Instrumente.Technische Daten:Versorgung: 12-24 Vdc nom (10 bis 30 Vdc), verpolungssicher, Restwelligkeit innerhalb der Spannungsgrenzen ≤ 5 Vpp.Stromaufnahme: 40 mA @24 V bei eingeschaltetem Ausgangstransistor.Verlustleistung: 1.0 W bei 24 V Versorgungsspannung und erregtem Ausgangstransistor.Max. Leistungsaufnahme: bei 30 V Versorgungsspannung, erregtem Ausgangstransistor, 1,2 W.Eingangstyp: magnetischer Pick-up, Kontakt, Näherung nach EN60947-5-6, Open-Collector-Transistor für Frequenzsignale bis 50 KHz, TTL CMOS.Eingangsbereich: 0 bis maximal 50 KHz.Magnetische Pick-up-Empfindlichkeit: ≥ 20 mVpp bis 100 Hz Eingang, ≥ 50 mVpp bis 1 KHz, ≥ 100 mVpp bis 5 KHz, ≥ 500 mVpp bis 20 KHz, ≥ 1 Vpp bis 50 KHz.Schaltstrompegel: EIN ≥ 2,1 mA, AUS ≤ 1,2 mA, Schaltstrom ≈ 1,65 mA ± 0,2 mA Hysterese (für Näherungs- oder Transistoreingang)Eingangsäquivalentquelle: 8 V 1 KΩ typisch (8 V ohne Last, 8 mA Kurzschluss).Ausgangstyp: spannungsfreier SPST optogekoppelter Open-Kollektor-Transistor.Open-Kollektor-Bewertung: 100 mA bei 35 V (≤ 1,5 V Spannungsabfall).Leckstrom: ≤ 50 µA bei 35 V.Frequenzgang: 50 KHz maximal.Isolationsprüfspannung: I.S. In/Out 1,5 KV; I.S. In/Supply 1,5 KV; Out/Supply 500 V.Betriebstemperaturgrenzen: -20 bis +60 °C, relative Luftfeuchtigkeit max. 90% nicht kondensierend, bis 35 °C.Lagertemperaturgrenzen: -45 bis +80 °C.Sicherheitsparameter: Uo/Voc = 10,9 V, Io/Isc = 1,1 mA, Po/Po = 3 mW an den Klemmen 13-16. Uo/Voc = 15,5 V, Io/Isc = 13 mA, Po/Po = 48 mW an den Klemmen 14-15. Uo/Voc = 10,9 V, Io/Isc = 23 mA, Po/Po = 60 mW an den Klemmen 15-16. Ui/Vmax = 30 V, Ci = 0 nF, Li = 0 nH an den Klemmen 13-16. Um = 250 Vrms, -20 °C ≤ Ta ≤ 60 °C.Montage: EN/IEC60715 TH 35 DIN-Schiene.Gewicht: ca. 145 g.Anschluss: durch verpolungssichere Steck-Trenn-Schraubklemmen für Anschlüsse bis 2,5 mm².Einsatzort: Sicherer Bereich/ungefährliche Bereiche oder Zone 2, Gruppe IIC T4, Klasse I, Division 2, Gruppen A, B, C, D Temperaturcode T4 und Klasse I, Zone 2, Gruppe IIC, IIB, IIA T4 Installation.Schutzart: IP 20.Abmessungen: Breite 22,5 mm, Tiefe 99 mm, Höhe 114,5 mm.Kanäle: 1Status: AKTIV
