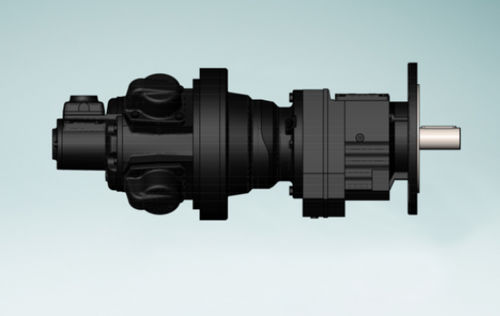

Radialkolben-Druckluftmotor RM510 series

für Schwerlastanwendungenfür Hydraulikpumpefür Materialumschlag

Produktübersicht
Der GLOBE RM510 Radialkolben-Luftmotor wird mit koaxialen Getrieben kombiniert, um eine niedrigere Abtriebsdrehzahl und ein höheres Abtriebsdrehmoment zu erzielen. Eine breite Palette von Übersetzungsverhältnissen ermöglicht eine präzise Abstimmung auf die Anforderungen der Anwendung. Je nach erforderlicher Drehzahl, Drehmoment und Montagekonfiguration wird die geeignete Motor–Getriebe-Kombination ausgewählt.

Anwendungen

• Industrielle Antriebe, die bei niedriger Drehzahl hohes Drehmoment benötigen (Winden, Brecher, Förderbänder)
• Schwerlastdrehmaschinen und drehmomentintensive Anwendungen
• Fälle, in denen pneumatische Energieversorgung bevorzugt oder erforderlich ist

Auswahl und Montage
Die Auswahl berücksichtigt die erforderliche Abtriebsdrehzahl, das Drehmoment und die Montageanordnung. Zehn Übersetzungen sind verfügbar (RM510 1 bis RM510 10), alle in koaxialer Ausführung zur vereinfachten Integration in vorhandene Antriebssysteme.

Technische Highlights

• Nenn-Nennleistung: 19.40 HP (14.20 kW) über die Varianten
• Verfügbare Getriebeübersetzungen: 4.91 bis 95.24
• Anlaufdrehmomentbereich: 795 bis 15.071 Nm
• Maximaldrehmomentbereich: 11.300 bis 120.000 Nm
• Maximale Drehzahlbereich: 224 bis 12 U/min
• Gewichtsbereich: 355 bis 855 kg je nach Variante

Varianten (Zusammenfassung)

• RM510 1 — Übersetzung 4.91 — Anlaufdrehmoment 795 Nm — Max Drehzahl 224 U/min — Max Drehmoment 11.300 Nm — Gewicht 355 kg
• RM510 2 — Übersetzung 15.65 — Anlaufdrehmoment 2.530 Nm — Max Drehzahl 70 U/min — Max Drehmoment 15.400 Nm — Gewicht 355 kg
• RM510 3 — Übersetzung 19.04 — Anlaufdrehmoment 3.078 Nm — Max Drehzahl 58 U/min — Max Drehmoment 43.000 Nm — Gewicht 395 kg
• RM510 4 — Übersetzung 26.04 — Anlaufdrehmoment 4.121 Nm — Max Drehzahl 42 U/min — Max Drehmoment 43.000 Nm — Gewicht 395 kg
• RM510 5 — Übersetzung 31.91 — Anlaufdrehmoment 5.208 Nm — Max Drehzahl 33 U/min — Max Drehmoment 53.400 Nm — Gewicht 405 kg
• RM510 6 — Übersetzung 37.65 — Anlaufdrehmoment 5.958 Nm — Max Drehzahl 29 U/min — Max Drehmoment 53.400 Nm — Gewicht 405 kg
• RM510 7 — Übersetzung 40.29 — Anlaufdrehmoment 6.375 Nm — Max Drehzahl 27 U/min — Max Drehmoment 62.700 Nm — Gewicht 575 kg
• RM510 8 — Übersetzung 52.87 — Anlaufdrehmoment 8.366 Nm — Max Drehzahl 21 U/min — Max Drehmoment 62.700 Nm — Gewicht 575 kg
• RM510 9 — Übersetzung 58.65 — Anlaufdrehmoment 9.281 Nm — Max Drehzahl 19 U/min — Max Drehmoment 120.000 Nm — Gewicht 855 kg
• RM510 10 — Übersetzung 95.24 — Anlaufdrehmoment 15.071 Nm — Max Drehzahl 12 U/min — Max Drehmoment 120.000 Nm — Gewicht 855 kg

Bestellung und Dokumentation
Wenden Sie sich an GLOBE für detaillierte Datenblätter, Montagezeichnungen und Unterstützung bei der Auswahl der passenden RM510-Variante für Ihre Anwendung.
