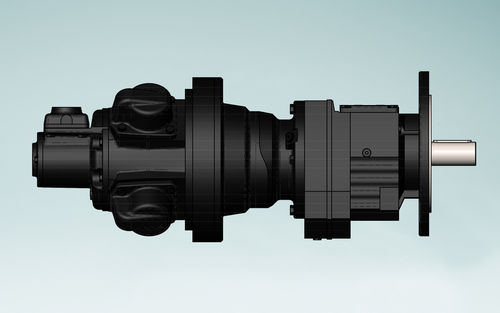

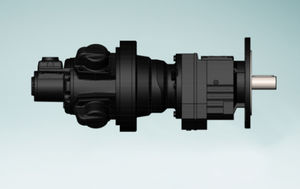

Kolbenluftmotor RM410 series

für Schwerlastanwendungenkompaktgeschmiert

Produktübersicht
Der GLOBE RM410 Kolben-Luftmotor kann mit einem unserer standardmäßigen koaxialen Getriebe kombiniert werden, wenn eine niedrigere Abtriebsdrehzahl und/oder ein höheres Abtriebsdrehmoment erforderlich ist. Dank der großen Auswahl an Übersetzungsverhältnissen lässt sich der Antrieb exakt an die Anwendung anpassen.
Auf Basis der benötigten Drehzahl, des Drehmoments und der Montageart wählen wir die geeignetste Motor-Getriebe-Kombination aus.

Schlüsselpunkte

• Breiter Drehmomentbereich über die Getriebevarianten hinweg (siehe Spezifikationstabelle)
• Neun verfügbare Übersetzungsverhältnisse zur Anpassung von Drehzahl und Drehmoment an die Anwendung
• Koaxiales Getriebe-Design für kompakte, inline Installation
• Auswahl basierend auf erforderlicher Drehzahl, Drehmoment und Montagekonfiguration

Produktspezifikationen (Tabelle)
Produktname | Getriebeübersetzung | Min. Anlaufdrehmoment Nm | Min. Anlaufdrehmoment lb⋅ft | Max. Leistung HP | Max. Leistung kW | Max. Drehzahl RPM | Max. Drehmoment Nm | Max. Drehmoment lb⋅ft | Drehmoment bei Max. Leistung Nm | Drehmoment bei Max. Leistung lb⋅ft
RM410 1 | 2.80 | 189 | 145 | 14.10 | 10.50 | 722 | 6,890 | 1,550 | 168 | 128
RM410 2 | 4.50 | 304 | 232 | 14.10 | 10.50 | 449 | 7,470 | 1,680 | 271 | 206
RM410 3 | 7.20 | 493 | 376 | 14.10 | 10.50 | 277 | 8,620 | 1,940 | 438 | 334
RM410 4 | 11 | 738 | 563 | 14.10 | 10.50 | 185 | 9,560 | 2,150 | 656 | 500
RM410 5 | 14 | 964 | 736 | 14.10 | 10.50 | 142 | 10,200 | 2,300 | 857 | 654
RM410 6 | 24 | 1,172 | 894 | 13.40 | 10.00 | 111 | 16,900 | 3,800 | 1,042 | 795
RM410 7 | 28 | 1,543 | 1,177 | 13.40 | 10.00 | 84 | 17,100 | 4,100 | 1,371 | 1,046
RM410 8 | 37 | 1,814 | 1,383 | 13.40 | 10.00 | 71 | 18,200 | 4,100 | 1,612 | 1,230
RM410 9 | 61 | 3,953 | 3,015 | 13.40 | 10.00 | 33 | 24,400 | 5,500 | 3,514 | 2,680

Eigenschaften / Technische Daten

• Modell: RM410
• Typ: Kolben-Luftmotor in Kombination mit koaxialem Getriebe (Getriebemotor)
• Zweck: höheres Drehmoment bei niedrigerer Abtriebsdrehzahl für anspruchsvolle Anwendungen
• Merkmale: breite Palette an Getriebeübersetzungen zur präzisen Anpassung von Drehzahl und Drehmoment; Auswahl basierend auf Drehzahl, Drehmoment und Montagekonfiguration
• Verfügbare Varianten: RM410 1 bis RM410 9 mit unterschiedlichen Übersetzungen und Leistungsdaten (siehe Spezifikationstabelle)
