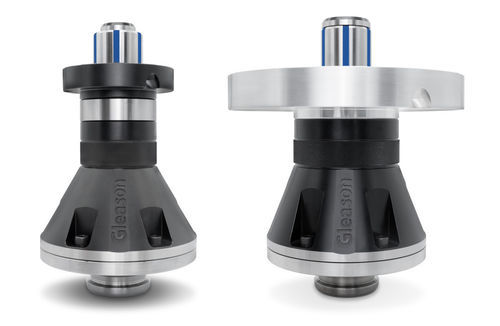

Modulares Turmspannsystem Quik-Flex®Plus

Befestigung

Übersicht
Das modulare Spannsystem von Gleason basiert auf standardisierten Modulen, um Präzision und Flexibilität in der Anwendung zu vereinen. Das System unterstützt Innen-Durchmesser-Spannung (ID), Außen-Durchmesser-Spannung (OD) und Zwischen-Spitzen-Spannung und ist mit oder ohne Schnellwechselschnittstelle (Quik-Flex®Plus) konfigurierbar. Modulare Komponenten werden entsprechend Werkstückgeometrie, Störkonturen und Fertigungsprozess ausgewählt.

Spannen im Innendurchmesser (ID)
Das modulare ID-Programm deckt Innendurchmesser von 20 bis 120 mm ab. Einzelne Module (Mandrinen, Adapter, Positionierelemente) werden nach Werkstückmerkmalen und Platzbeschränkungen ausgewählt. ID-Spannungen sind in Standard- und Quik-Flex®Plus-Schnellwechselausführung erhältlich.

Schnellwechsel-ID-Spannung
Die Quik-Flex®Plus-Schnittstelle ermöglicht schnelle Wechsel der Spannmittel bei hoher Wiederholgenauigkeit. Sie minimiert Stillstandzeiten in Klein- und Mittelserien sowie bei häufigen Werkstückwechseln.

Spannen am Außendurchmesser (OD)
Für Wellen werden Spannköpfe mit Expansion in sieben modularen Größen für Durchmesser von 3 bis 120 mm angeboten. Die Spannköpfe erzeugen einen axialen Niederzug und sind kompatibel mit gebräuchlichen Wechselvorrichtungen. Mehrere axiale Werkstückanschläge stehen für präzise Positionierung zur Verfügung.

Spannen zwischen Spitzen
Wenn ID- oder OD-Spannung nicht möglich ist, können Teile zwischen Spitzen gespannt werden. Präzisionszentren im Standard-Baukastensystem decken bis Ø 180 mm ab; andere Größen sind auf Anfrage lieferbar. Zwischen-Spitzen-Lösungen sind für lange Werkstücke oder Anwendungen mit hohen Drehmomenten verfügbar.

Immer die passende Lösung
Gleason konfiguriert modulare Spannsysteme nach Kundenspezifikation auf Basis langjähriger Erfahrung in Zahnrad- und Spanntechnologie. Das modulare Konzept erleichtert die Anpassung an Maschinen-Schnittstellen und ist für verzahnte sowie nicht verzahnte Anwendungen verschiedener Maschinenhersteller geeignet.

Produktvarianten / Module

• ID-Spannmodule (20–120 mm)
• Quik-Flex®Plus Schnellwechsel-ID-Module
• OD-Expansion-Spannköpfe (7 modulare Größen, 3–120 mm)
• Präzisionszentren für Zwischen-Spitzen-Spannung (bis 180 mm)
• Gemeinsame Wechsel- / Schnellwechsel-Interface-Module und Adapter

Videos

• QFS Quick Flex System - Modular Workholding for ID Clamping
• QFS Quick Flex System - Modular Workholding for OD Clamping

Technische Daten

• Modulare Architektur auf Basis standardisierter Komponenten für Konfigurierbarkeit und Wiederholgenauigkeit
• ID-Bereich: 20–120 mm
• OD-Bereich (Expansion-Spannköpfe): 3–120 mm (7 modulare Größen)
• OD-Spannköpfe mit axialem Niederzug-Effekt
• Zwischen-Spitzen: Präzisionszentren bis Ø 180 mm (Standardprogramm); weitere Größen auf Anfrage
• Schnellwechseloption: Quik-Flex®Plus für schnelle Umrüstungen bei Erhalt der Genauigkeit
• Geeignet für ID-, OD- und Zwischen-Spitzen-Spannungen; Komponenten wählbar je nach Kontur und Prozess
• Kompatibel mit verschiedenen Maschinenherstellern; Interface-Adapter verfügbar
