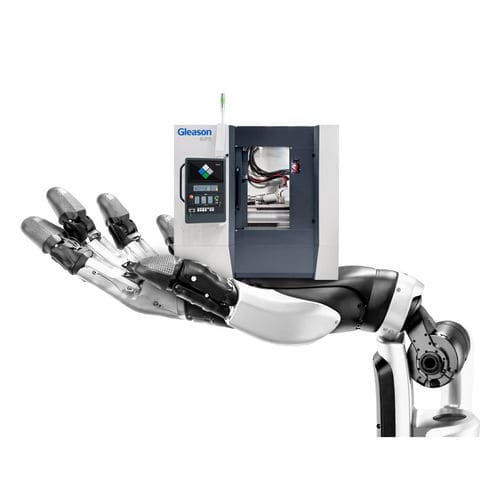

CNC-Wälzschälmaschine 80PS

horizontal

Übersicht
Die 80PS wurde für Power Skiving, Wälzfräsen (hobbing) und Profilfräsen kleiner Innen‑ und Außenverzahnungen entwickelt. Sie wird mit einem Konfigurationspaket geliefert, das für die Serienfertigung von Verzahnungen für humanoide Roboter optimiert ist.

Anwendungen
Die 80PS bearbeitet Innen‑ und Außenverzahnungen in Harmonic/Strain‑Wave‑Antrieben, Planetengetrieben und Zykloidgetrieben für humanoide Roboter sowie weitere hochpräzise kleine Verzahnungsanwendungen.

Wälzfräsen und Power Skiving in einer Maschine
Die 80PS lässt sich in unter zwei Minuten in den Wälzfräsmodus umstellen, sodass je nach Anwendung das wirtschaftlichste Verfahren gewählt werden kann.

Bearbeitung anspruchsvoller Bauteile
Dünnwandige und empfindliche Bauteile mit Innen‑ oder Außenverzahnung können per Power Skiving oder Wälzfräsen bearbeitet werden, wobei Verzug und Maßabweichungen innerhalb enger Toleranzen kontrolliert werden.

Komplettes Hochpräzisionssystem
Geliefert als komplette Lösung: vorkonfigurierte Maschine, angepasste Spannmittel und hochpräzise Hartmetallwerkzeuge für Wälzfräsen und Power Skiving zur Erzielung präziser Antriebe und langlebiger Getriebe.

Technische Daten
Außendurchmesser Werkstück (max.): 80 mm
Umlaufdurchmesser Innenverzahnung (max.): 150 mm
Kopfkreisdurchmesser Innenverzahnung (max.): 120 mm
Modul (max.): 1,5 mm

Charakteristika / Spezifikationen

• Modell: 80PS
• Prozesse: Power Skiving, Wälzfräsen (hobbing), Profilfräsen
• Ausgelegt für kleine Innen‑ und Außenverzahnungen in Robotikgetrieben (strain wave/harmonic, planetarisch, zyklodial)
• Schnelle Umrüstung auf Wälzfräsen: unter 2 Minuten
• Geeignet für dünnwandige und empfindliche Bauteile mit strenger Toleranzkontrolle
• Lieferung als komplettes System inkl. Spannmittel und Hartmetallwerkzeugen
• Max. Außendurchmesser: 80 mm
• Max. Umlaufdurchmesser Innenverzahnung: 150 mm
• Max. Kopfkreisdurchmesser Innenverzahnung: 120 mm
• Max. Modul: 1,5 mm
