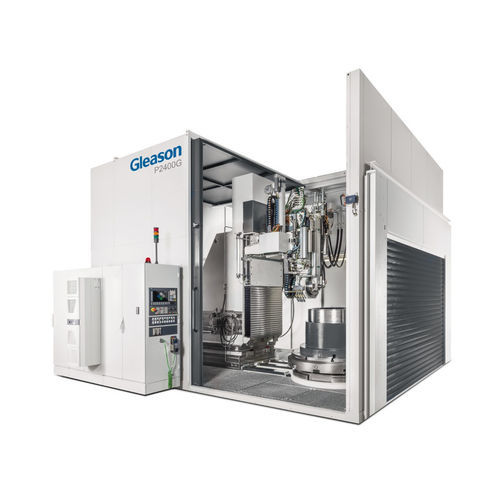

Rundschleifzentrum P series

für Getriebefür Werkstückefür große Werkstücke

Produktübersicht
Die Profilschleifmaschinen der P series sind für die flexible Fertigung großdimensionierter Verzahnungen konzipiert, die eine präzise Profilschleifbearbeitung erfordern. Modelle reichen von P2000G bis P6000G, um unterschiedliche Werkstückgrößen und Produktionsanforderungen abzudecken.

Technische Daten
Werkstück-Durchmesser, max.: 6.000 mm
Profiltiefe, max.: 120 mm
Axialer Vorschub, max.: 2.200 mm

Anwendungen

• Profilschleifen von Außenverzahnungen
• Profilschleifen von Innenverzahnungen
• Schleifen von Zahnrädern mit speziellen Geometrien unter Verwendung kleiner Schleifscheibendurchmesser

Flexible Fertigung

• Verschiedene Außenschleifköpfe für unterschiedliche Schleifscheibendurchmesser zur Anpassung an Produktionsanforderungen
• Spezielle Innenschleifköpfe und Armkonfigurationen für Innengeometrien

Integrierte Messung
Das integrierte on-board Messsystem erfasst Innen- und Außenverzahnungen. Messdaten können entsprechend gängiger Industriestandards verarbeitet und exportiert werden.

Automationslösungen
Auf Anfrage können Maschinen mit automatischen Palettenwechslern und Nullpunktspannsystemen geliefert werden, um die Integration in automatisierte Fertigungslinien zu ermöglichen.

Benchmark-Technologien
Gleason bietet Profilschleiftechnologien und patentgeschützte Lösungen zur Unterstützung einer hochpräzisen und produktiven Zahnradfertigung.

Charakteristiken / technische Spezifikationen

• Serie: Große P series (P2000G bis P6000G)
• Werkstück-Durchmesser, max.: 6.000 mm
• Profiltiefe, max.: 120 mm
• Axialer Vorschub, max.: 2.200 mm
• Profilschleifen außen und innen; auch geeignet für Sondergeometrien mit kleinen Scheibendurchmessern
• Verschiedene Schleifköpfe verfügbar für unterschiedliche Außen- und Innenscheibendurchmesser
• Integrierte on-board Messung; Datenausgabe kompatibel mit Industriestandards
• Optionale Automatisierung: automatische Palettenwechsler mit Nullpunktspannsystemen
