Außenrund-Schleifzentrum G series

Innenrundfür Getriebefür große Werkstücke

Produktübersicht

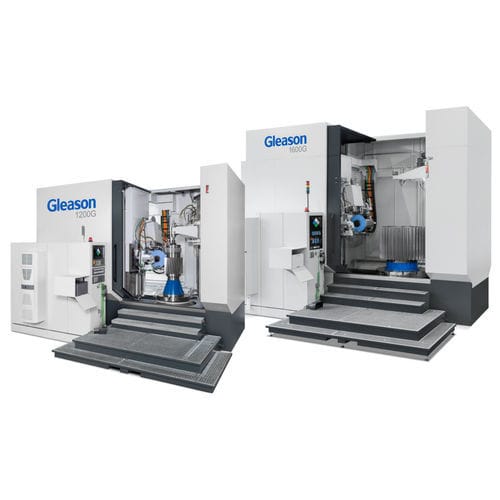

Die Gleason 1200G und 1600G Profilschleifmaschinen sind für das Profilschleifen von Außen- und Innenverzahnungen bis Ø 1.600 mm ausgelegt. Sie eignen sich für Anwendungen mit großen Profiltiefen und erfordern flexible Maschinenkonfigurationen sowie hohe Schleifleistungen.

Technische Daten
Werkstück-Durchmesser, max.: 1.600 mm
Profiltiefe, max.: 80 mm
Axialschlittenweg, max.: bis zu 1.600 mm (modellabhängig)

Großmodul-Schleifen und kurze Schleifzeiten
Der leistungsfähige Schleifkopf ist für großmodulige Verzahnungen ausgelegt. Hohe Axialgeschwindigkeiten und ein leistungsstarkes Antriebskonzept reduzieren die Zykluszeiten und ermöglichen effizientes Schleifen tiefer Profile.

Flexible Fertigung von Außen- und Innenverzahnungen
Eine breite Palette an Außen- und Innenschleifköpfen erlaubt die anwendungsspezifische Konfiguration der Maschine für verschiedene Werkstückarten (Außenverzahnungen, Innenverzahnungen, Ringe, Verzahnte Wellen, Zahnräder etc.).

Integrierte Mess- und Prüfmittel
Ein integriertes Messgerät ermöglicht die Online-Prüfung von Außen- und Innenverzahnungen. Messdaten können nach gängigen Industriestandards ausgewertet werden, um die Qualität in der Produktion zu steuern.

Auto Servo Tuning (AST) und Direktantriebstisch
Der Direktantriebstisch mit Auto Servo Tuning ermöglicht schnelle Rüstvorgänge und ein stabiles dynamisches Verhalten beim Bearbeiten von Werkstücken mit unterschiedlichen Geometrien, Massen und Trägheiten.

Innovative Funktionen für das Profilschleifen
Gleason bietet patentierte Profilschleif-Funktionen und ergänzende Technologien zur Sicherstellung reproduzierbarer Bauteilqualität und hoher Produktivität bei mittelgroßen und großen Bauteilen.

Charakteristiken / Technische Spezifikationen

• Max. Werkstück-Durchmesser: 1.600 mm
• Max. Profiltiefe: 80 mm
• Max. Axialschlittenweg: bis zu 1.600 mm (modellabhängig)
• Kraftvoller Schleifkopf geeignet für Großmodule
• Hohe Axialgeschwindigkeit zur Reduzierung der Schleifzeit
• Konfigurierbar mit einer breiten Palette an Außen- und Innenschleifköpfen
• Integrierte Messeinrichtung, Auswertung nach Industriestandards
• Direktantriebstisch mit Auto Servo Tuning (AST) für schnelle Umrüstungen
• Einsetzbar für Außen- und Innenverzahnungen (Ringe, Verzahnungen, Zahnwellen)
