ATX-Mainboard MW54-HP0

Intel® XeonIntel®DDR5 SDRAM

Übersicht

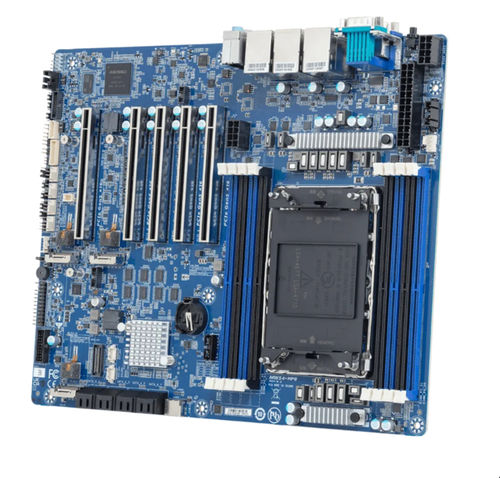

Das MW54-HP0 ist ein ATX-Mainboard für Workstations mit Support für einen einzelnen Intel® Xeon® 600 Prozessor. Es bietet eine ausgewogene Plattform für CPUs mit hoher Kernanzahl, erweitertes I/O und DDR5-Speicher für professionelle Workloads wie Engineering, KI‑Entwicklung, Data Science und Medienproduktion.

Hauptmerkmale

• Einzel-Socket-Unterstützung für Intel® Xeon® 600 (LGA 4710-2)
• 4-Kanal DDR5 RDIMM / MRDIMM — 8 DIMM-Steckplätze (bis zu 4 TB je nach Konfiguration)
• 2 × 2.5Gb/s LAN (Intel® I226-LM) + 1 × 1Gb Management-LAN
• 8 × SATA 7-polige Anschlüsse und 3 × M.2 2280 (PCIe Gen4 x4)
• 5 × PCIe Gen5 x16 Erweiterungssteckplätze (CPU-Lanes)

Plattform-Positionierung
Für höheres Multi‑Threading und fortgeschrittene KI‑Berechnungen optimiert (AMX‑FP16 Unterstützung auf kompatiblen CPUs). Die Plattform bietet erweiterte PCIe Gen5 Lanes (bis zu 128 CPU PCIe 5.0 Lanes bei ausgewählten SKUs), flexible Hochkapazitäts‑DDR5 (MRDIMM bei ausgewählten SKUs) und native Storage‑Funktionen (CPU NVMe, VROC, Chipset SATA).

Bestellung & Verpackung
Bestellnummern: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*. Retail‑Verpackung: 1 × MW54-HP0, 1 × I/O‑Shield, 2 × Carrier, 3 × M.2‑Kühlkörper. Bulk Karton: 10 Einheiten.

Blockdiagramm & Visuals
Auf der Produktseite sind Blockdiagramme und Illustrationen verfügbar, die Slot‑Layout, M.2‑Positionen und I/O‑Anschlüsse zur Systemintegration zeigen.

Hinweise
Funktionen können je nach gewähltem CPU‑SKU variieren. Alle Angaben sind unverbindlich und können sich durch den Hersteller ändern.

Technische Daten

• Modell: MW54-HP0 (Rev. 1.x)
• Formfaktor (B×T mm): ATX, 304.8 × 244
• CPU: Einzelner Intel® Xeon® 600 Prozessor für Workstations, Single‑Socket, TDP bis 350W
• Socket: 1 × LGA 4710-2 (Socket E2)
• Chipset: Intel® W890
• Speicher: 8 × DIMM‑Slots; DDR5 RDIMM / MRDIMM; RDIMM bis 6400 MT/s (1DPC) oder 5200 MT/s (2DPC); MRDIMM bis 8000 MT/s (1DPC, ausgewählte SKUs)
• Max. Speicher: bis zu 4 TB (abhängig von Konfiguration und SKUs)
• LAN: 2 × 2.5Gb/s (Intel® I226-LM); 1 × 10/100/1000 Mbps Management LAN
• Video: ASPEED® AST2600 BMC integrierte Grafik — 1 × VGA
• Audio: Realtek® ALC897 HD Codec; unterstützt 2/4/5.1/7.1; 3 × Audio‑Buchsen
• Speicheranschlüsse: 8 × SATA 7‑pin (PCH); 3 × M.2 2280 (PCIe Gen4 x4, PCH)
• RAID: Intel® SATA RAID 0/1/10/5; Onboard VROC Header
• PCIe‑Erweiterung: 5 × PCIe Gen5 x16 (CPU‑Lanes)
• Interne I/O: 24‑Pin ATX, 2 × 8‑Pin ATX 12V, CPU‑Fan Header, 4 × System‑Fan Header, Front‑Audio Header, USB 3.2 Gen2x2 Header (Type‑E), USB 3.2 Gen1 Header, VROC Connector, TPM Header, PMBus, IPMB
• Rear I/O: 1 × USB 3.2 Gen2x2 (Type‑C), 5 × USB 3.2 Gen2 (Type‑A), 1 × VGA, 1 × Seriell, 2 × RJ45 LAN, 1 × Management LAN, 3 × Audio‑Buchsen, 1 × ID‑Button
• Sicherheit: TPM Header (SPI) — optionales TPM 2.0 Kit CTM012 (Modul separat erhältlich)
• Board‑Management: ASPEED® AST2600 BMC; GIGABYTE Management Console
• PSU Anschlüsse: 1 × 24‑Pin ATX; 2 × 8‑Pin ATX 12V
• Betriebsbedingungen: 10°C bis 40°C; relative Luftfeuchte 8%–80% (non‑condensing)
• Verpackungsmaße (Retail): 360 × 330 × 80 mm; Karton: 674 × 424 × 385 mm; Stück/Karton: 10
• Teilenummern: Retail 9MW54HP0MR-000-1*; Bulk 9MW54HP0NR-000-1*; I/O Shield 12AIO-MW53HP-10R; M.2 Kühlkörper 12SP2-11000E-00GR
