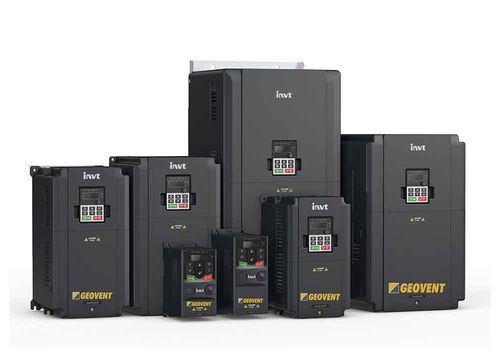

Frequenzumrichter mit Vektorantrieb GeoDrive

mit analoger Schnittstelledreiphasigeinphasig

Produktübersicht
GeoDrive GD20 und GD350 sind Frequenzumrichter für die präzise und energieeffiziente Steuerung elektrischer Motoren in industriellen Lüftungs- und Absauganwendungen. Der GD20 bietet sensorlose Vektorregelung für kleinere Motoren, der GD350 erweitert die Steuerungs- und Sicherheitsfunktionen für größere Anlagen. Beide Modelle sind für die Integration mit Geovent-Komponenten und Steuerungssystemen ausgelegt.

Vorteile

• Genaue Regelung von Drehzahl und Druck, abgestimmt auf Lüftungssysteme.
• Energieeffizienter Betrieb durch anpassbare Motorsteuerung.
• Verringerte Geräuschentwicklung durch gesteuerte Drehzahl.
• Einfache Installation und Inbetriebnahme für schnelle Systemintegration.
• Langlebiger Betriebsschutz mit modellabhängigem Gehäuseschutz.
• Kompatibilität mit Geovent-Ventilatoren, MultiBox IV und PowerSmart-Steuerungen.
• GD20 deckt Basisanforderungen ab; GD350 bietet erweiterte Steuerungs- und Sicherheitsoptionen.

Produktinformationen
Der GD20 eignet sich für Anwendungen, die eine kompakte und kosteneffiziente Motorregelung verlangen, und nutzt sensorlose Vektorregelungstechnik. Er verfügt über einen EMC-Filter der Klasse C2. Der GD350 richtet sich an leistungsstärkere und sicherheitskritische Lüftungsinstallationen, bietet zusätzliche Steuerungsfunktionen und Sicherheitsmerkmale und ist mit einem EMC-Filter der Klasse C3 zur Reduktion elektromagnetischer Störungen ausgestattet. Die Installation eines Fehlerstromschutzschalters (RCD) von 300 mA ist zur Einhaltung der elektrischen Sicherheitsanforderungen erforderlich.

Technische Daten (Tabelle)
Header | GeoDrive GD20 | GeoDrive GD350
Spannung | 1×220–1×240 V / 50–60 Hz; 3×380–440 V / 50–60 Hz | 3×380–440 V / 50–60 Hz
Strom | 2,5–9,5 A | 9,5–92 A
Leistung | 0,4–4 kW | 4–45 kW
Eingänge | 4 (DI) | 4 (DI)
Ausgänge | 2 x Relais | 2 x Relais
Analoge Ausgänge (AO) | 2 × 0–10 V / 4–20 mA | 1 (modellabhängig)
Umgebungstemperatur | -10–50 °C | -10–50 °C
Gehäuse | IP20 | IP55
Abmessungen (L×B×H) | Siehe Datenblatt | Siehe Datenblatt
Gewicht | Siehe Datenblatt | Siehe Datenblatt

Merkmale / technische Spezifikationen

• Modelle: GeoDrive GD20 (sensorlose Vektorregelung) und GeoDrive GD350 (erweiterte Steuerungs- und Sicherheitsfunktionen).
• Versorgungsspannungen: Einphasen 220–240 V und Dreiphasen 380–440 V modellabhängig.
• Nennstrombereiche: GD20 = 2,5–9,5 A; GD350 = 9,5–92 A.
• Leistungsbereich: GD20 = 0,4–4 kW; GD350 = 4–45 kW.
• Digitale Eingänge: 4 DI bei beiden Modellen.
• Relaisausgänge: 2 Relais bei beiden Modellen.
• Analoge Ausgänge: GD20 = 2 (0–10 V / 4–20 mA); GD350 = 1 (modellabhängig).
• Betriebstemperatur: -10 bis 50 °C.
• Schutzart Gehäuse: GD20 = IP20, GD350 = IP55.
• EMV-Filterklassen: GD20 = C2; GD350 = C3.
• Installationsanforderung: Fehlerstromschutzschalter (RCD) 300 mA erforderlich.
• Abmessungen und Gewicht: detaillierte Werte im Produktdatenblatt.
