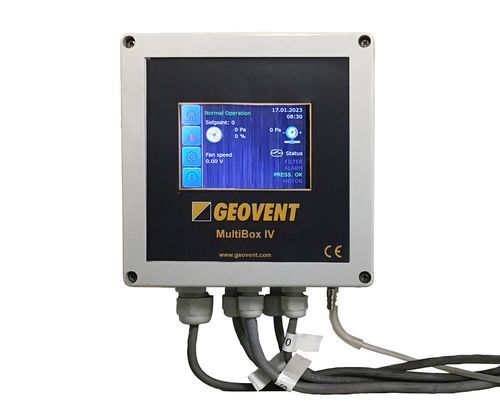

Gebläseregler MultiBox IV

Übersicht
Der MultiBox IV ist ein intelligenter Lüftungsregler, der die Ventilatorleistung durch Aufrechterhaltung eines stabilen Luftdrucks optimiert, den Energieverbrauch und den Geräuschpegel reduziert. Das integrierte Alarmsystem erkennt Druckabfälle und erhöht die Sicherheit. Das mehrsprachige Touchdisplay ermöglicht eine schnelle und einfache Inbetriebnahme und ist für komplexe Anlagen geeignet.

Hauptmerkmale

• Reduzierung des Energieverbrauchs und der Geräuschentwicklung durch Regelung der Ventilatordrehzahl.
• Drehzahlregelung des Ventilators über Frequenzumrichter mittels analogem 0–10 V DC-Signal (Druckbereich 0–4000 Pa).
• Steuerung einer 24 V motorischen Drosselklappe (Ein/Aus) bei Verwendung mit Geovent PowerSmart.
• Großes Farb-Touchdisplay mit mehrsprachiger Oberfläche für einfache Installation und Konfiguration.
• Druck-/Volumenstromüberwachung mit akustischem und optischem Alarm zur sofortigen Erkennung von Druckabfällen.
• Druckmessung und betriebliche Informationen werden während des Betriebs auf dem Display angezeigt.
• CE-Kennzeichnung und EMC-geprüft.

Produktinformation
In Produktionsumgebungen, in denen lokale Absaugung (LEV) erforderlich ist, hält der MultiBox IV den Luftdruck konstant und passt die Ventilatordrehzahl automatisch an, sodass nur die erforderliche Energie verwendet wird. Das reduziert CO2-Emissionen und den Geräuschpegel.

Das integrierte Alarmsystem überwacht kontinuierlich den Systemdruck und löst eine Warnung aus, wenn der Druck unter den Sollwert fällt, wodurch Ausfälle und Stillstände vermieden werden können.

Das mehrsprachige Touchdisplay vereinfacht die Inbetriebnahme und reduziert die Einrichtungszeit sowie die Betriebskosten in komplexen Installationen.

Integration
Der MultiBox IV kann eigenständig arbeiten oder in Automationskomponenten wie Frequenzumrichtern, motorisierten Klappen und Steuergeräten (z. B. PowerBox, PowerSmart) integriert werden, um eine zentrale Steuerung und Optimierung des Systems zu ermöglichen.

Technische Daten (Tabelle)
Spannung: 1×230 V / 50 Hz
Eingänge: 3 Setpoints (DI)
Ausgänge: 3 Relais (NC, NO, C) und 0–10 V analoger Ausgang (AO)
Gehäuse: IP54
Abmessungen (LxBxH): 150 x 150 x 60 mm
Gewicht: 0,55 kg

Technische Spezifikationen

• Spannung: 1×230 V / 50 Hz
• Eingänge: 3 Setpoints (DI)
• Ausgänge: 3 Relais (NC, NO, C) und 0–10 V Analogausgang (AO)
• Gehäuse-Schutzart: IP54
• Abmessungen (LxBxH): 150 x 150 x 60 mm
• Gewicht: 0,55 kg
• Mehrsprachiges Touchdisplay für Einrichtung und Überwachung
• Akustischer und optischer Alarm zur Druck-/Volumenstromüberwachung
• CE-Kennzeichnung und EMC-geprüft
