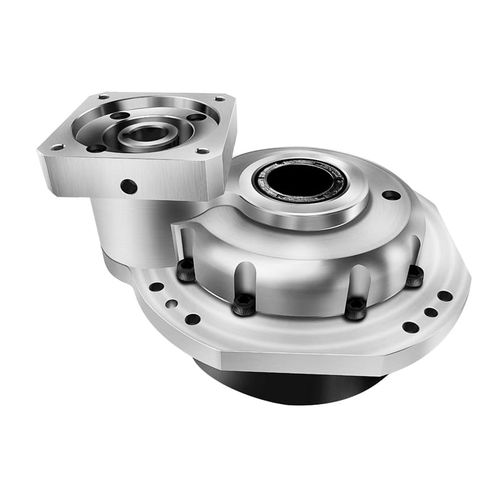

Zykloidgetriebe RD-50Ckoaxialmit Hohlwelle200 - 500 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Zykloid
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Hohlwelle
- Drehmoment
- 200 - 500 Nm, 500 - 1000 Nm
- Leistung
- spielfrei
- Anwendungen
- für Roboter, für medizinische Geräte, für Antennen, für Windkraftanlage, für FTS, für Schweißmaschine, Welle
- Weitere Eigenschaften
- Industrie
- Rotationsgeschwindigkeit
50 rpm
(314,16 rad.min-1)- Leistung
0,48 kW, 1,03 kW, 1,47 kW, 1,57 kW
(0,65 hp, 1,4 hp, 2 hp, 2,13 hp)
Beschreibung
Eingangswelle/Planetengetriebe
Bilden die 1. Stufe des Planetengetriebes, realisieren verschiedene Untersetzungsverhältnisse durch den Wechsel der Zahnräder.
Stiftschale/Stift/Zykloidgetriebe
Bilden die 2. Stufe der Zahnradübersetzung und erreichen eine hohe Steifigkeit und Genauigkeit durch den Zykloideneingriff von mehr als 80% und die nahezu spielfreie Passung.
Kurbelwelle/Abtriebswelle
Ermöglicht die Übertragung und Ausgabe des Drehmoments durch die Verbindung der 1. und 2. Stufe des Untersetzungsgetriebes.
Stützlager
Bietet extrem hohe Biegemomente und Tragfähigkeit.
Anwendung
Industrieroboter
SCARA
Positionier-Achse
AGV
Werkzeugmaschine
Medizinische Ausrüstung
Indexierungsmechanismus
Drehbarer Tisch
Hebebühne
Windkraftanlagen
Portalkran
Luft- und Raumfahrt
---
