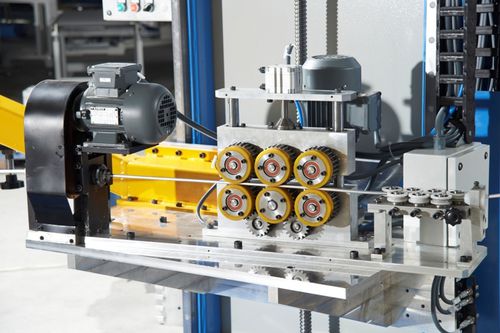

Bandspulmaschine

Rohrfür die RohrfertigungProzess

Diese Maschine ist für die automatische Umhüllung von Aluminiumtuben der Thermoform-Kunststoffschränke oder Aluminiumschränke von Kühl- und Gefrierschränken konzipiert und hergestellt. Übliche Einsatzbereiche für statische Kühlschränke, Gefriertruhen, Aluminiumblechschränke für max. 200 Wurf Abmessungen. Aufbau der Maschine - Z, R Servo-Achse Expander-Gruppe Aluminiumrohrspulenöffner, Richtmaschine, Zuführung, D-Form-Einheit, Rohr schneideeinheit, Bandeinheit und Rollenkopf. Ablauf des Maschinenprozesses Die Aluminiumtube wird automatisch zugeführt und der Bediener befestigt die Tube und das Band manuell am Schrank und startet den Vorgang, der automatisch bis zum Ende des Zyklus fortgesetzt wird. Das fertige Produkt wird manuell entladen. Durch die Servomotorsteuerung kann die gewünschte Wickelneigung präzise eingestellt und durchgeführt werden Die Maschine kann für verschiedene Gehäuseabmessungen verwendet werden, indem einfach die Form gewechselt wird. Die durchschnittliche Einrichtungszeit für den Werkzeugwechsel beträgt etwa 15 Minuten. Die Infrastruktur der SPS ist ein Siemens Motion Control System der neuesten Generation. Die erforderlichen Sicherheitssysteme können integriert werden. Die Vorgabe erfolgt über einen Touchscreen. Pneumatische Komponenten sind von Festo, Sicherheitseinrichtungen und Komponenten von PILLZ, Linearsysteme von INA.
