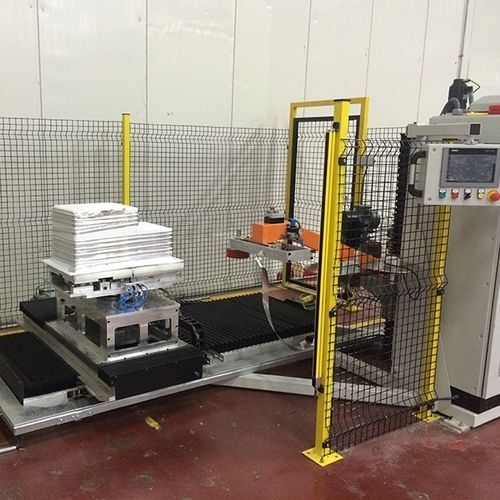

Des Verdampferrohrs Spulmaschine

automatischProzessSchnittsystem

Diese Maschine ist für das automatische Umwickeln von Aluminium-Verdampferrohren an der Außenseite von Tiefkühlschränken aus Kunststoff oder Aluminium konzipiert und hergestellt. Übliche Einsatzbereiche für statische Kühlschränke, Gefrierschränke, Tiefkühltruhen aus Kunststoff und Gefriertruhen aus Aluminiumblech. Expander-Gruppe Öffner für Aluminiumrohrspulen, Richtmaschine, Zuführung, D-Formeinheit, Rohrschneideeinheit, Bandeinheit und Rollenkopf. Prozessablauf der Maschine Die Aluminiumtube wird automatisch zugeführt und der Bediener befestigt die Tube und das Band manuell am Schrank und startet den Vorgang, der automatisch bis zum Ende des Zyklus weiterläuft. Das fertige Produkt wird manuell entladen. Das System arbeitet bewegungsgesteuert und gewährleistet eine sehr präzise Umhüllungsqualität um den Schrank herum, indem es jegliche Verformung der Schrankoberfläche insbesondere an den Ecken eliminiert, um die erforderliche glatte Oberfläche zu erreichen. Die Maschine kann für verschiedene Schrankabmessungen verwendet werden. Für völlig unterschiedliche Modelle beträgt die durchschnittliche Einrichtzeit für den Formenwechsel etwa 15 Minuten. Für Modelle mit der gleichen Breite kann die gleiche Form verwendet werden, nur die Einsätze werden gewechselt, was im Durchschnitt etwa 5 Minuten dauert. Die Infrastruktur der SPS ist ein Siemens Motion Control System der neuesten Generation. Die erforderlichen Sicherheitssysteme können integriert werden. Die Vorgabe ist über einen Touchscreen möglich. Pneumatische Komponenten sind von Festo, Sicherheitseinrichtungen und Komponenten von PILLZ, Linearsysteme von INA.
