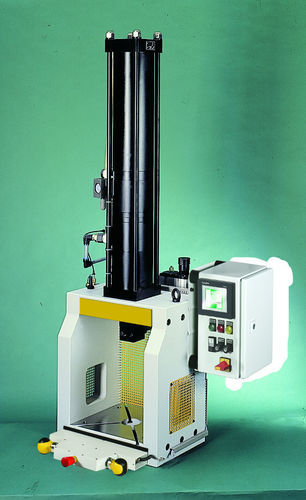

Hydropneumatische Presse 150 HPPS

AbgratFormVerbindung

Produktübersicht
Die HPPS ist eine hydropneumatische H‑Ständerpresse mit einer Presskraft von 150 kN (Krafthub). Sie ist ausgelegt für kontrollierte, reproduzierbare Pressvorgänge in industriellen Produktionslinien und Montagezellen.

Anwendungen

• Einpressen, Kalibrieren und Einsetzen
• Nieten, Clinchen und Fügen von Bauteilen
• Bauteilmontage und Beschneidarbeiten
• Formgebende Aufgaben mit kurzer Hubbewegung und hoher Kraft

Maßtabelle
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Standfuß / Basisoptionen

• Standfuß – X1 = Hub 50 mm davon Krafthub 6 mm
• Standfuß – X1 = Hub 100 mm davon Krafthub 6 mm
• Standfuß – X1 = Hub 50 mm davon Krafthub 12 mm
• Standfuß – X1 = Hub 100 mm davon Krafthub 12 mm (Hublänge Sonder auf Anfrage)

Zubehör

• Fusstaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihandsicherheitssteuerung ZS08
• Zweihandsicherheitssteuerung ES07
• SpiceFlex modular
• SE‑Serie für einfache Zweihand‑Sicherheitssteuerung

Technische Daten

• Pressenart: Hydropneumatische H‑Ständerpresse
• Betätigungsart: Mit Steuerung (optional)
• Einbauhöhe: 303 mm
• Einbaubreite: 353 mm
• Hublänge / Krafthub: 50 mm / 6 mm (Optionen möglich)
• Presskraft (Krafthub): 150 kN
• Presskraft (Zustellhub): 6,5 kN
• Abziehkraft (Rückhub): 6,2 kN
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Säulenführung
• Pneumatische Anschlussleitung: 1/2''
• Zweihand‑Sicherheitssteuerung ZS08: Optional
• Zweihand‑Sicherheitssteuerung Spice Flex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 420 kg

Bestellinformation
Kurz‑ oder Langhub‑Varianten, Sicherheitssteuerungen und modulare Steuerpakete sind auf Anfrage erhältlich. Bitte geben Sie bei Bestellung die gewünschte Hublänge, Steuerungsoptionen und Zubehör an.
