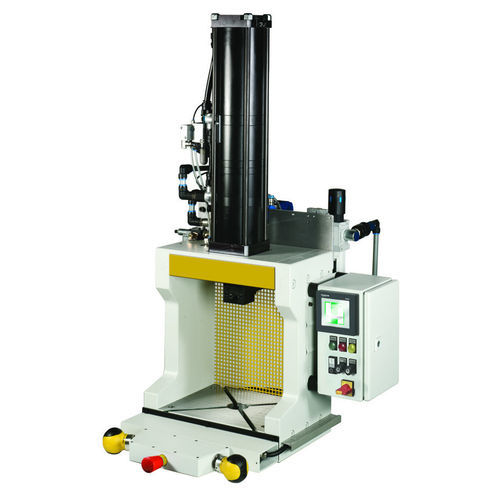

Hydropneumatische Presse 500 HPPV

H-Gestell

Produkt
Hydropneumatische H-Rahmenpresse mit einer Presskraft von 500 kN. Diese Seite enthält Maßzeichnungen, verfügbare Hub-/Krafthub-Varianten sowie optionale Steuerungs- und Sicherheitsausstattungen.

Maßtabelle
A2: 826
B: 871
C: 670
D: 450
E: 185
X: 360
Y: 1660

Hubvarianten

• X1 = Hub 50 mm davon Krafthub 12 mm
• X1 = Hub 100 mm davon Krafthub 12 mm (Hublänge Sonderausführung auf Anfrage)
• X1 = Hub 50 mm davon Krafthub 6 mm
• X1 = Hub 100 mm davon Krafthub 6 mm

Zubehör

• SE Serie für einfache Zweihand-Sicherheitssteuerung
• Verdrahteter Fusstaster mit Steckanschluss für SpiceFlex / D-Con
• Zweihand-Sicherheitssteuerung ZS08
• Zweihand-Sicherheitssteuerung ES07
• SpiceFlex modular

Technische Spezifikationen

• Pressentyp: Hydropneumatische H-Rahmenpresse
• Betätigung: Steuerung (optional)
• Einbauhöhe: 360 mm
• Einbaubreite: 450 mm
• Hub / Krafthub: 50 mm / 6 mm (Optionen möglich) — alternative Varianten: 50 mm / 12 mm, 100 mm / 6 mm, 100 mm / 12 mm
• Presskraft (Krafthub): 500 kN
• Presskraft (Zustellhub): 14 kN
• Abziehkraft (Rückhub): 13 kN
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 40 H7
• Werkstückspannung: Abnehmbares Klemmstück
• Verdrehgesicherte Führung: Säulenführung
• Anschlussleitung: 1/2"
• Zweihand-Sicherheitssteuerung ZS08: optional
• Zweihand-Sicherheitssteuerung Spice Flex: optional
• Standardfarbe: RAL 7035
• Gewicht: 520 kg
