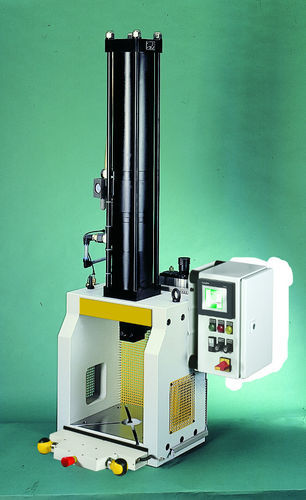

Hydropneumatische Presse 300 HPPS

H-Gestell

Produktübersicht

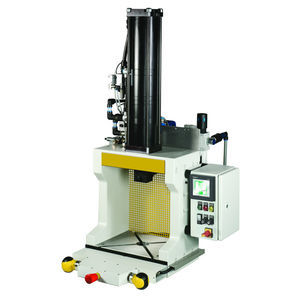

300 kN HPPS — Hydropneumatische H-Ständerpresse für industrielle Pressvorgänge. Zentrale Merkmale: Krafterzeugung durch Hydropneumatikzylinder und konfigurierbare Hubvarianten.

Maßtabelle
A2: 786
B: 786
C: 601
D: 380
E: 165
X: 338
Y: 1486

Spezifikationen

• Pressenart: Hydropneumatische H-Ständerpresse
• Betätigung: Steuerung (optional)
• Einbauhöhe: 338 mm
• Einbaubreite: 380 mm
• Hub / Krafthub: 50 mm / 6 mm (Optionen möglich)
• Presskraft (Krafthub): 300 kN
• Presskraft (Zustellhub): 11 kN
• Abziehkraft (Rückhub): 10 kN
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 32 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führung: Säulenführung (verdrehgesichert)
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerung ZS08: Optional
• Zweihand-Sicherheitssteuerung SpiceFlex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 420 kg

Basis / Verfügbare Hubvarianten (ab Lager)

• X1 = Hub 50 mm mit Krafthub 12 mm
• X1 = Hub 100 mm mit Krafthub 12 mm (Hublängen auf Anfrage)
• X1 = Hub 50 mm mit Krafthub 6 mm
• X1 = Hub 100 mm mit Krafthub 6 mm

Zubehör

• SE-Serie für einfache Zweihand-Sicherheitssteuerung
• Verdrahteter Fußtaster mit Steckanschluss für SpiceFlex / D-Con
• Zweihand-Sicherheitssteuerung ZS08
• Zweihand-Sicherheitssteuerung ES07
• SpiceFlex modular

Technische Merkmale

• Pressenart: Hydropneumatische H-Ständerpresse
• Presskraft (Krafthub): 300 kN
• Presskraft (Zustellhub): 11 kN
• Abziehkraft (Rückhub): 10 kN
• Hub / Krafthub: 50 mm / 6 mm (Optionen möglich)
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 32 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart: Säulenführung (verdrehgesichert)
• Pneumatische Anschlussleitung: 1/2''
• Zweihand-Sicherheitssteuerungen: ZS08 und SpiceFlex (optional)
• Standardfarbe: RAL 7035
• Gewicht: 420 kg
• Einbauhöhe: 338 mm
• Einbaubreite: 380 mm
